Visão geral do produto

A máquina formadora de tubos de baixa liga para produção de tubos quadrados foi projetada para fabricantes que produzem tubos de aço quadrados e retangulares de alta resistência a partir de tiras de aço de baixa liga.

Comparado com a produção comum de tubos de aço carbono, o aço de baixa liga oferece maior resistência, melhor desempenho de suporte de carga e melhor confiabilidade estrutural. Essas vantagens o tornam amplamente utilizado na construção, infraestrutura, transporte, maquinário e fabricação industrial.

No entanto, a maior resistência do material também cria novos desafios de produção. A pressão de formação aumenta, a soldagem torna-se mais exigente e o controle dimensional torna-se mais crítico.

Esta máquina foi projetada para enfrentar esses desafios enquanto mantém velocidades de produção de até 100 m/min para fabricação contínua de tubos quadrados.

Problema: quais problemas os fabricantes enfrentam?

Muitos fabricantes de tubos desejam entrar em mercados de tubos estruturais de maior valor, produzindo tubos quadrados de baixa liga.

No entanto, as máquinas projetadas para aço-carbono muitas vezes têm dificuldades no processamento de materiais mais resistentes.

Problemas comuns de produção incluem:

• Rachaduras nos cantos durante a conformação quadrada
• Cordões de solda instáveis ​​em alta velocidade
• Maior desgaste do rolo
• Má precisão dimensional
• Paradas frequentes de produção
• Saída reduzida devido a velocidades de linha mais lentas

Como resultado, os fabricantes podem não cumprir os padrões estruturais ou perder rentabilidade devido ao excesso de sucata e ao tempo de inatividade.

A questão principal não é se uma máquina pode fabricar tubos quadrados.

A verdadeira questão é se será possível produzir tubos quadrados de alta resistência de forma consistente e em velocidade de produção comercial.

Causa

O aço de baixa liga normalmente tem maior resistência ao escoamento e resistência à tração do que o aço carbono comum.

À medida que a força aumenta, a resistência à formação também aumenta.

Isso afeta todas as etapas da produção:

Maior carga de conformação

A tira requer maior força para dobrar em perfis redondos e quadrados.

Se a rigidez do moinho for insuficiente, a variação dimensional torna-se mais comum.

Maior dificuldade de soldagem

Em velocidades mais altas, manter o alinhamento adequado das bordas torna-se mais difícil.

Qualquer variação na preparação da tira ou na pressão de compressão pode afetar a integridade da solda.

Maior estresse nas ferramentas

Os rolos experimentam maior pressão e fricção.

A seleção inadequada do material do rolo pode levar ao desgaste acelerado e à redução da precisão do dimensionamento.

Desafios de formação de canto

Os cantos dos tubos quadrados são áreas de deformação concentrada.

Sem um projeto de passe adequado, a tensão excessiva pode causar afinamento ou rachaduras nos cantos.

Esses fatores explicam por que máquinas otimizadas para aços de baixa resistência podem não ter um bom desempenho no processamento de tipos de baixa liga.

Solução

A Zhongyue Metallurgy Equipment Technology projeta moinhos de tubos quadrados de baixa liga especificamente para materiais de maior resistência e produção contínua em alta velocidade.

A solução combina construção robusta do moinho, projeto de passagem de rolo otimizado, tecnologia de soldagem estável e sistemas de dimensionamento de precisão.

Estrutura Reforçada do Moinho

As seções de conformação e dimensionamento são projetadas para suportar cargas de conformação mais altas geradas por aço de baixa liga.

A rigidez estável da estrutura ajuda a manter a consistência dimensional.

Design otimizado de passagem de rolo

As ferramentas de rolo são projetadas para distribuir a deformação gradualmente.

Isto reduz a concentração de tensão e melhora a qualidade dos cantos.

Sistema de soldagem HF de alta velocidade

A seção de soldagem de alta frequência mantém a entrada de calor consistente e a fusão das bordas, mesmo durante a operação em alta velocidade.

A soldagem estável melhora a resistência e a eficiência da produção.

Tecnologia de dimensionamento de precisão

A seção de dimensionamento controla as dimensões finais, formato do canto, retilineidade e torção.

Isso garante qualidade repetível do produto durante longos ciclos de produção.

Foco na eficiência da produção

A máquina foi projetada para suportar velocidades de produção de até 100 m/min, dependendo do tamanho do tubo, espessura da parede, tipo de aço e requisitos de qualidade.

O objetivo não é simplesmente a velocidade máxima, mas uma produção comercial estável com baixas taxas de sucata.

Especificações

As especificações finais dependem dos desenhos do cliente, dos tipos de aço, das metas de produção e dos requisitos do projeto.

Aplicativo

Tubos de Construção Estrutural

Os tubos quadrados de baixa liga são amplamente utilizados em edifícios de aço, plantas industriais, armazéns, pontes e projetos de infraestrutura.

A maior resistência do material permite que os engenheiros obtenham desempenho estrutural e, ao mesmo tempo, reduzam o consumo geral de aço.

Equipamento de transporte

Os tubos quadrados são usados ​​em estruturas de caminhões, reboques, contêineres e estruturas de suporte de transporte.

A consistência dimensional é crítica para a precisão da montagem.

Estruturas Solares e Energéticas

Muitos sistemas de montagem solar requerem tubos quadrados de alta resistência.

O aço de baixa liga proporciona maior resistência à carga, mantendo um peso gerenciável.

Estruturas de Máquinas e Equipamentos

Os equipamentos industriais costumam usar estruturas de tubos quadrados devido à sua rigidez e conveniência de fabricação.

A qualidade consistente da solda melhora a durabilidade a longo prazo.

Estruturas Agrícolas e de Estufa

Tubos quadrados de alta resistência suportam vãos maiores e vida útil mais longa em aplicações agrícolas.

Como funciona

O processo começa com o carregamento da bobina de aço de baixa liga.

A tira passa por um desenrolador e entra na seção de conformação.

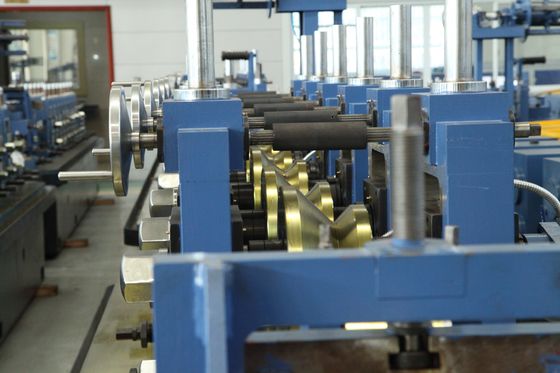

Uma série de rolos formadores converte gradualmente a tira plana em um perfil de tubo redondo.

As bordas são aquecidas e unidas por meio de tecnologia de soldagem de alta frequência.

Após a soldagem, o tubo passa por tratamento e resfriamento do cordão.

O tubo redondo entra então na seção de formação quadrada onde é progressivamente transformado no perfil quadrado ou retangular desejado.

Suportes de dimensionamento de precisão controlam as dimensões finais e a geometria dos cantos.

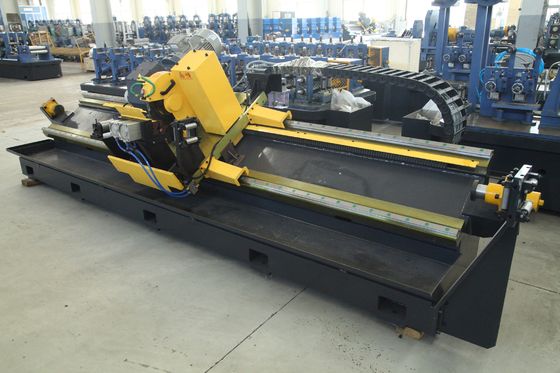

Finalmente, uma serra voadora corta o tubo nos comprimentos necessários sem interromper a produção.

Os tubos acabados são coletados para inspeção, embalagem ou processamento posterior.

Como escolher

1. Identifique o tipo de aço

Nem todos os aços de baixa liga se comportam da mesma maneira.

Classes de maior resistência exigem estruturas de moinho mais fortes e projetos de ferramentas mais avançados.

2. Determine a velocidade de produção necessária

A velocidade máxima nem sempre é o fator mais importante.

A estabilidade da produção, a qualidade da solda e a redução de refugos geralmente criam maior valor a longo prazo.

3. Defina a faixa de tamanho do tubo

As dimensões mínimas e máximas do tubo determinam a seleção do modelo da máquina e o design do rolo.

4. Considere os padrões estruturais

Se o tubo for utilizado para projetos de construção ou infraestrutura, os padrões aplicáveis ​​deverão ser definidos antes do projeto do equipamento.

5. Avalie a expansão futura do produto

Muitos fabricantes eventualmente expandem para tamanhos ou classes de tubos adicionais.

A flexibilidade da máquina deve ser considerada durante a fase inicial de investimento.

6. Revise os requisitos de automação

Embalagem automática, inspeção on-line e sistemas de troca rápida podem melhorar significativamente a eficiência da produção.

Experiência da empresa e capacidade de engenharia

A Zhongyue Metallurgy Equipment Technology é especializada em moinhos de tubos soldados e soluções de perfilagem para produção de tubos estruturais.

Nossa equipe de engenharia trabalha com os clientes para avaliar qualidades de materiais, dimensões de tubos, metas de produção e requisitos de processamento posterior antes de finalizar o projeto da máquina.

Em vez de fornecer uma configuração de máquina padrão, nos concentramos no desenvolvimento de soluções de produção alinhadas com os objetivos reais de fabricação.

Estratégia de conteúdo de apoio

Artigo Técnico

Como o aço de alta resistência e baixa liga afeta a formação e soldagem de tubos quadrados

Análise da Indústria

Por que os projetos de construção estão usando cada vez mais tubos estruturais de alta resistência

Estudo de caso de cliente

Linha de produção de tubo quadrado de baixa liga de 100 m/min para fabricação de aço estrutural

Esses ativos de conteúdo de apoio ajudam a responder perguntas relacionadas aos compradores e a melhorar a autoridade no tópico.

Perguntas frequentes

1. O aço de baixa liga pode ser processado em um laminador de tubos de aço carbono padrão?

Em alguns casos sim, mas materiais de maior resistência geralmente exigem estruturas de moinho mais fortes, ferramentas otimizadas e controle de soldagem mais preciso.

2. A velocidade de 100 m/min se aplica a todos os tamanhos de tubos?

Não.

A velocidade real de produção depende das dimensões do tubo, espessura da parede, tipo de aço e requisitos de qualidade.

3. Qual é a principal vantagem do tubo quadrado de baixa liga?

O aço de baixa liga proporciona maior resistência e melhor desempenho estrutural em comparação com o aço carbono comum.

4. Como reduzir as fissuras nos cantos?

O projeto adequado do passe de laminação, a deformação controlada e a seleção apropriada do material ajudam a reduzir a tensão nos cantos e a melhorar a qualidade da conformação.

5. Quais informações são necessárias para cotação?

Os clientes devem fornecer faixa de tamanho de tubo, espessura de parede, tipo de aço, meta de produção anual, aplicação do produto e layout da oficina.

Conclusão

A máquina formadora de tubos de baixa liga para produção de tubos quadrados de até 100 m/min foi projetada para fabricantes que buscam mercados de tubos estruturais de maior valor.

Seu objetivo não é apenas produzir tubos quadrados, mas ajudar as fábricas a processar materiais de maior resistência com eficiência, manter a integridade da solda, controlar a precisão dimensional e alcançar um desempenho de produção sustentável.

O equipamento certo deverá resolver problemas reais de produção e apoiar o crescimento empresarial a longo prazo, e não simplesmente proporcionar maior velocidade no papel.
