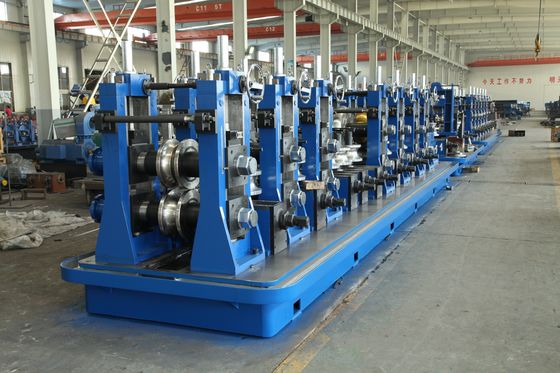

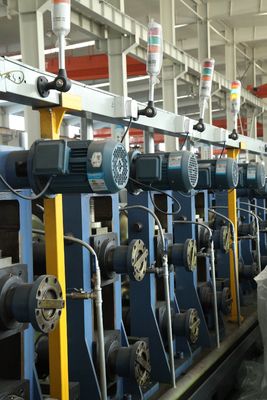

Visão geral do produto
A máquina de moldagem de tubos SS de grande tamanho e a máquina de moldagem de tubos retangulares são concebidas para fabricantes que produzem tubos redondos de aço inoxidável de grande diâmetro, tubos quadrados, tubos circulares de aço inoxidável de grande diâmetro, tubos quadrados de aço inoxidável de grande diâmetro, tubos redondos de aço inoxidável de grande diâmetro, tubos redondos de aço inoxidável de grande diâmetro, tubos redondos de aço inoxidável de grande diâmetro e tubos redondos de aço inoxidável de grande diâmetro.metro.e tubos retangulares para arquitectura, aplicações industriais, decorativas e estruturais.
Ao contrário das pequenas linhas de produção de tubos de aço inoxidável, a fabricação de tubos de aço inoxidável de grande porte apresenta desafios únicos.Controle de canto, precisão dimensional e qualidade da superfície tornam-se significativamente mais difíceis de gerir.
Esta solução de produção é projetada especificamente para o processamento de tipos de aço inoxidável como 201, 304, 304L, 316,e 316L, mantendo a qualidade do produto consistente em grandes tamanhos de tubos e especificações de parede mais espessas.
O objectivo não é simplesmente a produção de tubos maiores, mas a produção de tubos de aço inoxidável estruturalmente fiáveis, que cumpram os requisitos do projecto e os padrões de fabrico a jusante.
Problemas: Que problemas os fabricantes precisam resolver?
A demanda por grandes tubos de aço inoxidável aumentou em edifícios comerciais, projetos de transporte, infraestrutura pública, instalações industriais e aplicações arquitetônicas.
Contudo, muitos fabricantes encontram desafios de produção quando passam de tubos de tamanho padrão para grandes perfis retangulares e quadrados.
Os problemas comuns incluem:
- Deformação e colapso dos cantos
- Instabilidade da costura da solda
- Material excessivo de springback
- Arranhamento de superfícies
- Inconsistência dimensional
- Torção de tubos
- Má retidão
- Desgaste elevado das ferramentas
Estes problemas tornam-se mais graves quando se processam materiais de aço inoxidável mais grossos ou perfis retangulares maiores.
O verdadeiro desafio não é se uma máquina pode formar tubos de aço inoxidável.
O desafio é manter a precisão dimensional, a qualidade da superfície e a integridade da soldagem nos níveis de produção industrial.
Causa
A produção de tubos de aço inoxidável de grande dimensão apresenta várias dificuldades técnicas que não estão presentes na fabricação de tubos de menor dimensão.
Maior resistência do material
O aço inoxidável apresenta geralmente uma maior resistência à formação do que o aço carbono.
As dimensões maiores dos tubos exigem forças de formação significativamente mais elevadas e estruturas de máquinas mais fortes.
Material Springback
Após a deformação, o aço inoxidável tende a recuperar parte da sua forma original.
Este efeito de retorno torna o controle dimensional mais complexo, especialmente em grandes perfis retangulares.
Dificuldade de formação de canto
À medida que as dimensões do perfil aumentam, a manutenção de cantos nítidos e consistentes torna-se mais desafiadora.
O desenho inadequado da passagem de rolagem pode levar ao colapso do canto ou à variação excessiva do raio do canto.
Desafios da Soldadura
Os grandes tubos de aço inoxidável requerem sistemas estáveis de solda TIG, plasma, laser ou de alta frequência, dependendo dos requisitos de produção.
Qualquer inconsistência na entrada de calor ou no alinhamento pode afetar a aparência da solda e o desempenho mecânico.
Requisitos de protecção da superfície
Muitas aplicações de aço inoxidável exigem acabamentos decorativos ou expostos.
O manuseio inadequado durante a produção pode criar arranhões que reduzem o valor do produto.
Estes fatores explicam por que a produção de tubos de aço inoxidável de grande porte requer equipamentos especializados em vez de uma fábrica de tubos convencional.
Solução
A Zhongyue Metallurgy Equipment Technology fornece soluções personalizadas de tubulação de tubos de aço inoxidável de grande porte projetadas especificamente para fabricação de tubos estruturais e arquitetônicos.
A solução completa integra a formação, solda, dimensionamento, endireitamento, corte e controlo de qualidade num sistema de produção coordenado.

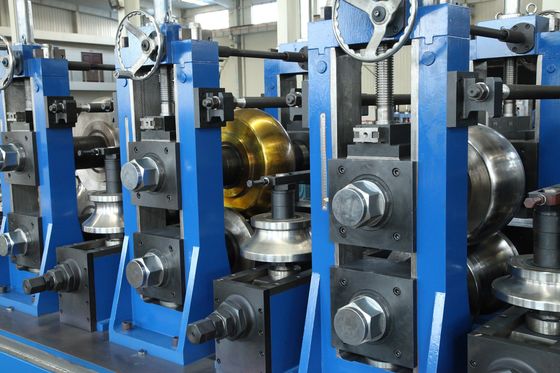

Estrutura de formação de carga pesada
A estrutura da fábrica foi concebida para suportar as cargas de formação mais elevadas associadas aos grandes perfis de aço inoxidável.
A rigidez melhorada aumenta a consistência dimensional e a estabilidade da produção.

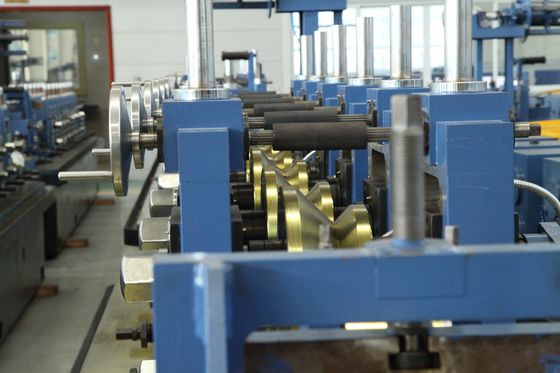

Engenharia avançada de passagem de rolagem
A ferramenta de rolo é otimizada para controlar o fluxo de material durante a formação.
Isso ajuda a reduzir a deformação dos cantos, os efeitos de retorno e a variação dimensional.
Tecnologia de solda de precisão
Dependendo dos requisitos de produção, o sistema pode ser configurado com tecnologias de soldagem TIG, plasma, laser ou híbrida.
A soldagem estável melhora a qualidade da costura e a aparência do tubo acabado.
Seção de dimensionamento de alta precisão
Os suportes de dimensionamento múltiplos mantêm um controle preciso sobre largura, altura, geometria de ângulo e retidão.
Isto é particularmente importante para grandes tubos arquitetónicos e estruturais.
Sistema de protecção de superfície
Dispositivos de orientação, materiais de rolos e sistemas de manuseio são selecionados para minimizar danos na superfície e manter a qualidade de aparência do aço inoxidável.
O resultado é uma melhor consistência do produto, menores taxas de sucata e maior eficiência de produção.
Especificações
| Ponto |
Configuração típica |
| Tipo de produto |
Tubos redondos, quadrados e retangulares de aço inoxidável |
| Grau do material |
201, 304, 304L, 316, 316L aço inoxidável |
| Distância do tubo quadrado |
50 × 50 mm 300 × 300 mm |
| Faixa de tubos retangulares |
Personalizado de acordo com os desenhos do cliente |
| Faixa de espessura da parede |
1.5 ¢ 12 mm |
| Método de solda |
Opções de soldagem por TIG, plasma, laser e HF |
| Velocidade de produção |
Personalizado por tamanho e espessura do tubo |
| Método de moldagem |
Formação de rolos |
| Método de corte |
Serra voadora ou corte orbital |
| Sistema de controlo |
Automatização de PLC |
| Compatibilidade do acabamento de superfície |
Revestimento de moagem, escovado, acabamento decorativo |
| Equipamento opcional |
Sistemas online de recozimento, polir, endireitar e inspecção |
As especificações finais deverão ser determinadas de acordo com as dimensões dos tubos, as qualidades dos materiais, a espessura da parede, os requisitos de capacidade de produção e os padrões do projecto.
Aplicação
Estruturas Arquitetônicas
Grandes tubos quadrados e retangulares de aço inoxidável são amplamente utilizados em aeroportos, edifícios comerciais, estádios, centros comerciais e projetos de infraestrutura pública.
Essas aplicações exigem alta qualidade de aparência e resistência à corrosão a longo prazo.
Sistemas de parede de cortina e fachada
As fachadas arquitetônicas modernas freqüentemente utilizam grandes perfis de aço inoxidável para atração visual e suporte estrutural.
A consistência dimensional é fundamental para a precisão da instalação.
Estruturas de equipamentos industriais
As instalações industriais costumam usar grandes tubos de aço inoxidável para molduras de suporte, equipamentos de processamento e estruturas resistentes à corrosão.
A resistência e a fiabilidade da soldagem são fatores-chave de desempenho.
Projetos de transportes e infra-estruturas
As estações ferroviárias, pontes, terminais e centros de transporte geralmente incorporam tubos estruturais de aço inoxidável.
A durabilidade a longo prazo e a redução da manutenção são as principais vantagens.
Fabricação decorativa e de alta qualidade
Móveis de alta qualidade, esculturas, instalações de arte pública e projetos de fabricação personalizados exigem uma qualidade superior da superfície e um controle dimensional preciso.
Como funciona
A produção começa com o carregamento da bobina de aço inoxidável.
A fita entra na secção de formação onde vários suportes de rolamento transformam progressivamente o material plano num perfil tubular.
As bordas são preparadas e unidas através do processo de soldagem selecionado.
Após a soldagem, o tubo passa por sistemas de tratamento e resfriamento de contas.
A seção de dimensionamento controla então as dimensões finais do perfil, a geometria dos ângulos e a retidão.
Os grandes tubos retangulares requerem vários estágios de correção para compensar a variação de ressonância e dimensional.
O tubo acabado é cortado ao comprimento e transferido para inspeção, polir, embalar ou operações de processamento a jusante.
Durante todo o processo, os sistemas de monitorização ajudam a manter a consistência do produto e a estabilidade da produção.
Como escolher
1Determinação do grau de aço inoxidável
Diferentes graus têm diferentes características de formação.
Os materiais 304 e 316 geralmente exigem uma maior força de formação do que os tipos de liga mais baixos.
2Confirme as dimensões máximas do tubo.
O tamanho grande do tubo afeta diretamente o projeto da máquina, a ferramenta de rolamento, a potência de soldagem e os requisitos de rigidez estrutural.
3. Avaliação dos requisitos de qualidade da superfície
Projetos arquitetônicos geralmente exigem acabamentos decorativos.
A linha de produção deve incluir medidas adequadas de protecção das superfícies.
4Selecione a tecnologia de solda.
Diferentes aplicações podem exigir soluções de soldagem TIG, plasma, laser ou híbrida.
A escolha do método de soldagem afeta a produtividade, a aparência e o custo.
5Considerar os Requisitos Estruturais
As aplicações de carga normalmente exigem tolerâncias dimensionais mais rigorosas e uma inspeção de qualidade mais rigorosa.
6Planejar a expansão futura do produto
Se os projetos futuros exigirem perfis maiores ou materiais de parede mais grossos, a escalabilidade dos equipamentos deve ser considerada durante o investimento inicial.
Experiência da empresa e capacidade de engenharia
A Zhongyue Metallurgy Equipment Technology é especializada em soluções de moldagem de tubos de aço inoxidável e de formação de rolos para aplicações industriais, arquitetônicas e estruturais.
A nossa equipa de engenheiros avalia os requisitos do cliente, incluindo a qualidade do material, as dimensões do perfil, a capacidade de produção, a tecnologia de solda e os requisitos de processamento a jusante.
Em vez de fornecer uma configuração de máquina padrão, desenvolvemos soluções personalizadas alinhadas com objetivos de fabricação específicos.
Referências técnicas e normas industriais
Os grandes tubos estruturais de aço inoxidável são geralmente fabricados de acordo com os requisitos específicos do projeto e com as normas internacionais.
As normas de referência típicas incluem:
- Tubos mecânicos de aço inoxidável ASTM A554
- Tubo de aço inoxidável ASTM A312
- EN 10296 Tubos soldados de aço inoxidável
- Especificações arquitectónicas específicas do projecto
A conformidade final depende da qualidade do material, do controlo da produção, dos procedimentos de inspecção e dos requisitos do cliente.
Estratégia de apoio ao conteúdo
Artigo técnico
Como controlar a qualidade do springback e do canto na produção de tubos retangulares de aço inoxidável grandes
Análise da indústria
Por que grandes tubos estruturais de aço inoxidável estão substituindo o aço carbono tradicional em projetos arquitetônicos
Estudo de casos de clientes
Linha de produção de tubos retangulares de aço inoxidável para aplicações em aeroportos e edifícios comerciais
Estes recursos de conteúdo de apoio reforçam a autoridade tópica e ajudam a responder a perguntas comuns dos compradores durante todo o processo de compra.
Perguntas frequentes
1Que tipos de aço inoxidável pode esta máquina processar?
A máquina pode ser configurada para graus comuns, incluindo 201, 304, 304L, 316 e 316L de aço inoxidável.
2Por que a produção de tubos grandes de aço inoxidável é mais difícil do que a produção de tubos pequenos?
Perfis maiores criam cargas de formação mais altas, aumento da resistência, maior complexidade de soldagem e requisitos de controle dimensional mais exigentes.
3A máquina pode produzir tubos quadrados e retangulares?
- Sim, sim, sim.
A linha de produção pode ser configurada para fabricar tubos quadrados, retangulares e redondos, dependendo do projeto da ferramenta.
4. Que método de solda é o melhor para grandes tubos de aço inoxidável?
O método ideal depende do tamanho do tubo, da espessura da parede, da velocidade de produção e dos requisitos de aparência.
As soluções de soldagem TIG, plasma, laser e híbrida são comumente usadas.
5Quais são as informações necessárias antes da cotação?
Os clientes devem fornecer o grau do material, as dimensões do tubo, a faixa de espessura da parede, o objetivo de produção anual, os requisitos de acabamento da superfície e as normas aplicáveis.
Conclusão
A máquina de moldagem de tubos SS de grande porte e a máquina de moldagem de tubos rectangulares são concebidas para fabricantes que produzem tubos estruturais e arquitetônicos de aço inoxidável de grandes dimensões.
O seu objectivo não é simplesmente aumentar a capacidade do tubo.
O seu objectivo é ajudar os fabricantes a controlar a qualidade de moldagem, a consistência da soldagem, a precisão dimensional e a aparência da superfície, ao mesmo tempo em que atendem aos requisitos da construção moderna, infra-estruturas,e projetos industriais.
O equipamento adequado deve resolver os desafios de produção, apoiar o crescimento futuro e proporcionar um desempenho de fabricação de tubos de aço inoxidável confiável a longo prazo.
|
