Drift de corte de comprimento e paragem de serra
Os compradores encomendam comprimentos fixos e rejeitam peças curtas ou longas, então a serra voadora deve cortar com precisão enquanto a linha corre.e redefinir lentamente após cada corte de capacidades de transferência.
Por que as correntes de corte de comprimento fixo
Uma serra que não acompanha os cortes de velocidade da linha enquanto o tubo continua em movimento, então o comprimento varia com as mudanças de velocidade.e reação mecânica acumula erro durante um turno de produção completo.
A solução do moinho de tubos de serra voadora ZY20
Uma serra voadora controlada por microcomputador monitora a velocidade da linha e sincroniza cada corte, mantendo comprimentos fixos de 4-8m a ±3mm.
A redefinição rápida retorna a serra à posição inicial rapidamente, de modo que a linha funciona continuamente a até 90 m/min sem esperar na serra.
A cabeça turca endireita o tubo e o alimenta com precisão na serra, melhorando ainda mais a consistência do corte.
Especificações técnicas do moinho de tubos ZY20
| Parâmetro | Especificações |
|---|
| Diâmetro externo do tubo | φ10·26 mm |
| Espessura da parede | 0.4 ∼1,5 mm |
| Velocidade nominal de produção | até 90 m/min |
| Matéria-prima | HR / CR aço de baixo carbono, aço galvanizado |
| Potência da soldadora HF | 100 kW em estado sólido |

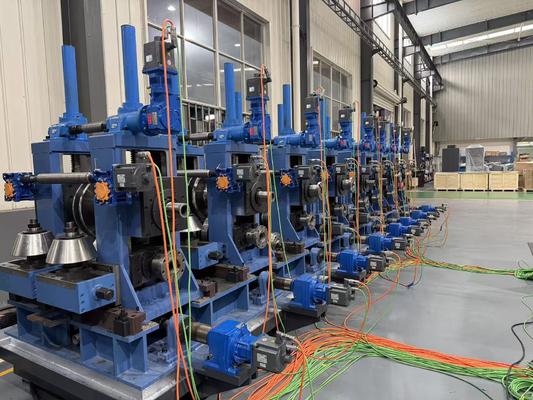

| Formação de suportes | 5 bruto + 3 acabamento |

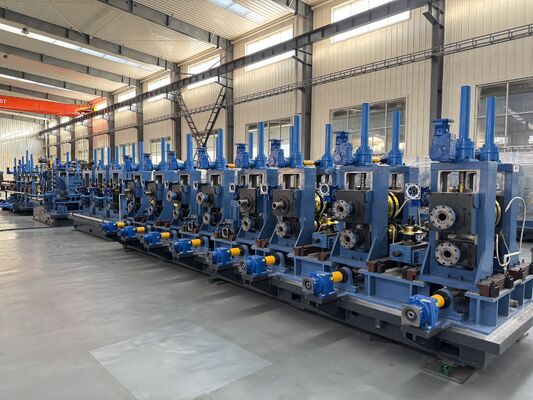

| Estacionamentos de dimensionamento | 6 horizontal + 6 vertical |
| Rolos de nivelamento | Equalizador de precisão de 7 rolos |
| Comprimento de corte / precisão | 4 ̊8 m, ±3 mm |
| Fluxo de refrigerante | ≥ 10 t/h de pulverização + piscina de transbordamento |
| Material do eixo de rolagem | 42CrMo apagado e temperado + HF endurecido |
Processo de produção contínua completo

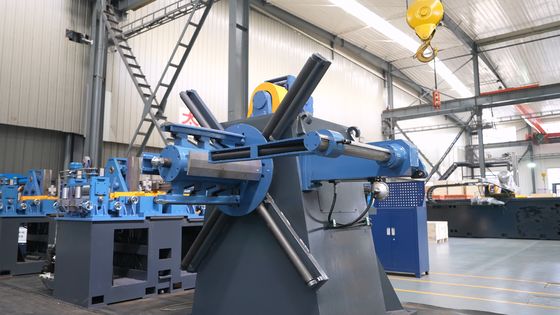

Cada ZY20 passa por um fluxo contínuo da bobina para o tubo acabado.Em seguida, duplo raio formando forma-lo em 5 áspero e 3 acabamento está em pé sem onda bordaUma soldadora HF de estado sólido de 100 kW funde a costura sob pressão de compressão com um guia de costura dedicado, e uma unidade automática de corte externo limpa imediatamente a esfera.≥ 10 t/h de pulverização mais refrigeração de piscina de transbordamento bloqueia a forma, o trem de dimensionamento de 6 horizontal + 6 vertical define o diâmetro, e uma cabeça Turk de 4 rolos endireita o tubo antes que a serra voadora do microcomputador corte comprimentos de 4 8 m para ± 3 mm.Os suportes protegidos contra sobrecarga e os eixos endurecidos com 42CrMo mantêm toda a linha estável durante longas corridas.
Onde o moinho de tubos de serra voadora ZY20 é aplicado
Produtores de tubos que fornecem encomendas de comprimento fixo para aplicações de mobiliário, estruturais e de precisão, onde é necessária uma precisão de comprimento de ±3 mm.
Como escolher um moinho de tubos de serra voadora
Confirme o seu intervalo de comprimento (4-8m no ZY20) e precisão (± 3mm), e verifique se a serra é controlada por microcomputador para rastreamento de velocidade da linha e reinicialização rápida.
Instalação, apoio e serviço pós-venda
O ZY20 é fornecido como um pacote "chave na mão" com layout e desenhos de fundação para que você possa preparar o local antes da entrega.,Uma garantia de um ano com suporte de peças de reposição protege o investimento, e porque a linha aceita HR, CR e bobina galvanizada,Pode adaptar-se a mudanças nos custos dos materiais e na procura do mercado sem necessitar de novas ferramentas.
Perguntas frequentes sobre o moinho de tubos de serra voadora ZY20
Que precisão de corte consegue o ZY20?
± 3 mm sobre comprimentos fixos de 4 a 8 m.
Como é que a serra mantém a precisão à velocidade?
Um microcomputador monitora a velocidade da linha para corte sincronizado com reinicialização rápida.
A serra retarda a linha?
Não há
