Máquina para moinho de tubos de dimensionamento ZY20 φ10-26mm Tubo de aço redondo 6+6 Suporte Turk Head 0,4-1,5mm 90m/min

Controle Final de Tamanho e Redondeza Após a Soldagem

A solda não finaliza o tubo — a seção de dimensionamento o faz. Sem suportes de dimensionamento suficientes e um endireitador final, o tubo soldado sai da linha oval, empenado ou fora do diâmetro, e falha nas verificações dimensionais que os compradores de precisão e estruturais exigem.

Por Que os Tubos Saem da Fábrica Fora de Redonda

Um corpo soldado carrega calor e tensão residuais que o deformam, a menos que seja redimensionado progressivamente. Poucos suportes de dimensionamento ou a ausência de um endireitador final permitem que a ovalidade e o empenamento persistam, e o tubo chega à serra já fora de especificação.

A Solução da Máquina de Tubos de Dimensionamento ZY20

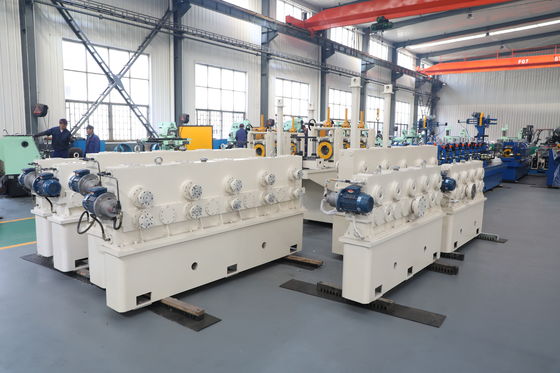

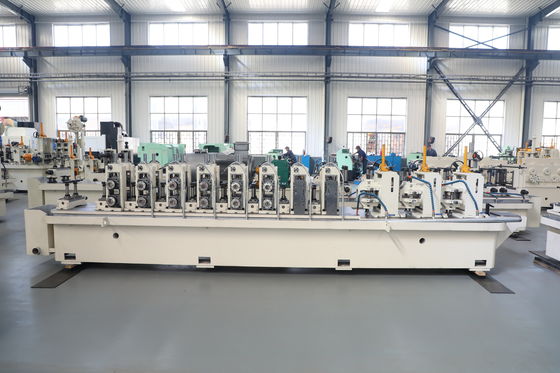

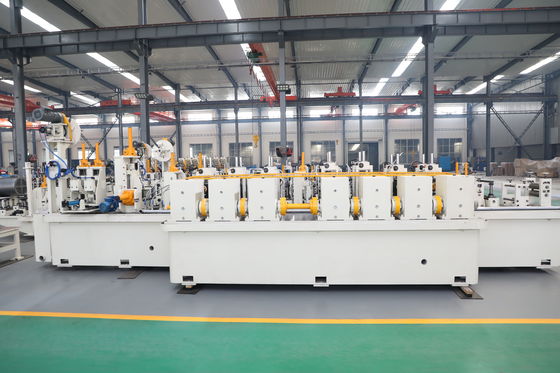

Um trem de dimensionamento de 6 horizontais + 6 verticais controla progressivamente o diâmetro e a redondura acabados após a soldagem.

Uma cabeça turca de 4 rolos com ajuste para cima-baixo, esquerda-direita e rotação endireita o tubo e o guia com precisão para a serra voadora.

O dimensionamento e endireitamento combinados entregam um tubo acabado estável, redondo e reto, pronto para corte a até 90 m/min.

Especificações Técnicas da Máquina de Tubos ZY20

Processo de Produção Contínuo Completo

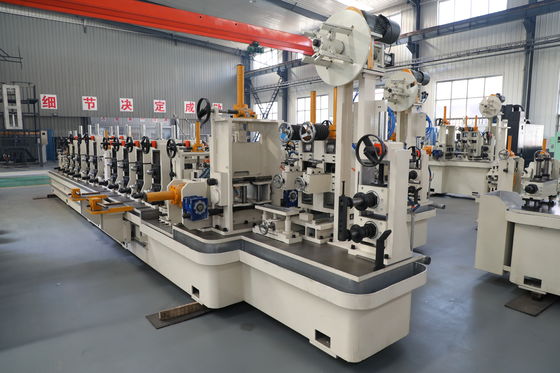

Cada ZY20 opera em um fluxo contínuo da bobina ao tubo cortado acabado. Um desbobinador alimenta a chapa através de um nivelador de precisão de 7 rolos que remove a curvatura da bobina, em seguida, a conformação de raio duplo a molda em 5 suportes de desbaste e 3 de acabamento sem ondulação nas bordas. Um soldador HF de estado sólido de 100 kW funde a costura sob pressão de aperto com um guia de costura dedicado, e uma unidade automática de rebarba externa remove a cordão imediatamente. O resfriamento por spray de ≥10 t/h mais tanque de transbordamento fixa a forma, o trem de dimensionamento de 6 horizontais + 6 verticais define o diâmetro, e uma cabeça turca de 4 rolos endireita o tubo antes que a serra voadora com microcomputador corte comprimentos de 4–8m com precisão de ±3mm. Suportes protegidos contra sobrecarga e eixos endurecidos 42CrMo mantêm toda a linha estável em longas corridas.

Onde a Máquina de Tubos de Dimensionamento ZY20 é Aplicada

Tubo de precisão, estrutural e para móveis, onde a redondura e retilinidade finais determinam se as peças se montam e acabam corretamente.

Como Selecionar uma Máquina de Tubos de Dimensionamento

Verifique a contagem de suportes de dimensionamento — a ZY20 usa 6 suportes horizontais + 6 verticais — e confirme se um endireitador de cabeça turca está incluído para redondura e retilinidade antes da serra.

Instalação, Suporte e Pós-Venda

A ZY20 é enviada como um pacote turnkey com desenhos de layout e fundação para que você possa preparar o local antes da entrega. A instalação e comissionamento no local liderados por engenheiros levam a linha à produção nominal, com treinamento de operadores para entregar uma máquina em funcionamento. Uma garantia de um ano com suporte de peças de reposição protege o investimento, e como a linha aceita bobinas HR, CR e galvanizadas, você pode se adaptar às mudanças nos custos de material e na demanda do mercado sem reequipar.

Perguntas Frequentes Sobre a Máquina de Tubos de Dimensionamento ZY20

Quantos suportes de dimensionamento a ZY20 possui?

6 suportes horizontais + 6 verticais para controle progressivo do diâmetro.

O que a cabeça turca faz?

Ela endireita o tubo com ajuste para cima-baixo, esquerda-direita e rotação antes da serra.

O dimensionamento melhora a redondura?

Sim, o trem de múltiplos suportes mais o endireitador mantêm o tubo acabado redondo e reto.
