Perlas de solda e distorção térmica após a solda
A casca de soldagem externa e o calor residual são as duas maiores ameaças à qualidade do tubo logo após a soldagem.Enquanto o calor que não é removido rápido o suficiente deforma o corpo e estraga a redondeza.
Por que o feixe e o calor danificam o tubo
Sem descascar, o grão exterior levantado marca os rolos de dimensionamento e transfere marcas para cada tubo.Assim, o corpo chega ao tamanho já fora do círculo e difícil de corrigir.
A solução de moinho de tubos de remoção de burr ZY20

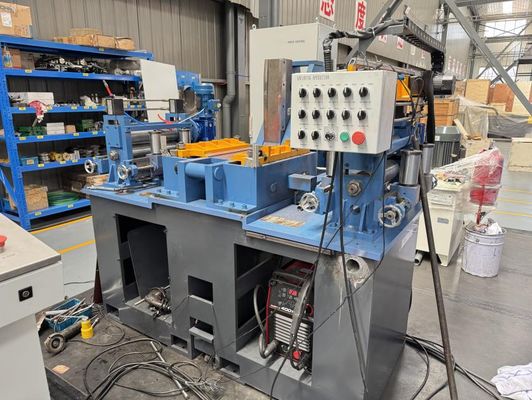

Uma unidade automática de remoção de borbulhas externas com entrada/saída rápida pneumática limpa a conta de solda, protegendo os rolos e proporcionando uma superfície limpa.
A refrigeração por pulverização e superfluxo com bocas metálicas ajustáveis proporciona um fluxo de líquido de refrigeração ≥ 10 t/h, removendo rapidamente o calor da solda para uma redondeza estável.
O tubo arrefecido e descascado entra então no dimensionamento 6 + 6 e na direção da cabeça do Turk com um corpo liso e redondo pronto para o acabamento.
Especificações técnicas do moinho de tubos ZY20
| Parâmetro | Especificações |
|---|
| Diâmetro externo do tubo | φ10·26 mm |
| Espessura da parede | 0.4 ∼1,5 mm |
| Velocidade nominal de produção | até 90 m/min |
| Matéria-prima | HR / CR aço de baixo carbono, aço galvanizado |
| Potência da soldadora HF | 100 kW em estado sólido |
| Formação de suportes | 5 bruto + 3 acabamento |
| Estacionamentos de dimensionamento | 6 horizontal + 6 vertical |
| Rolos de nivelamento | Equalizador de precisão de 7 rolos |
| Comprimento de corte / precisão | 4 ̊8 m, ±3 mm |
| Fluxo de refrigerante | ≥ 10 t/h de pulverização + piscina de transbordamento |
| Material do eixo de rolagem | 42CrMo apagado e temperado + HF endurecido |

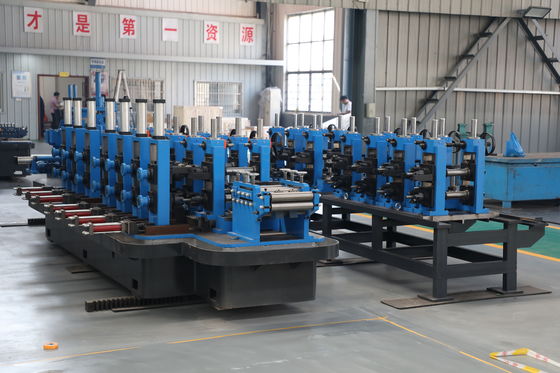

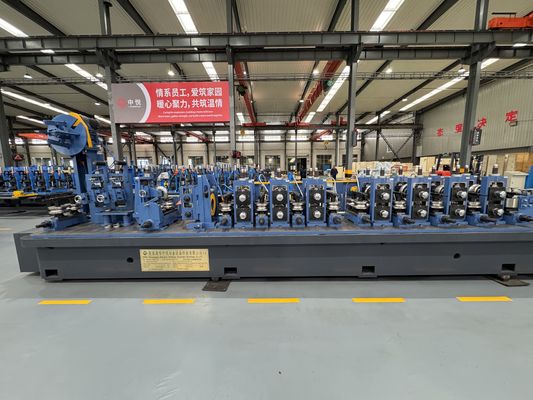

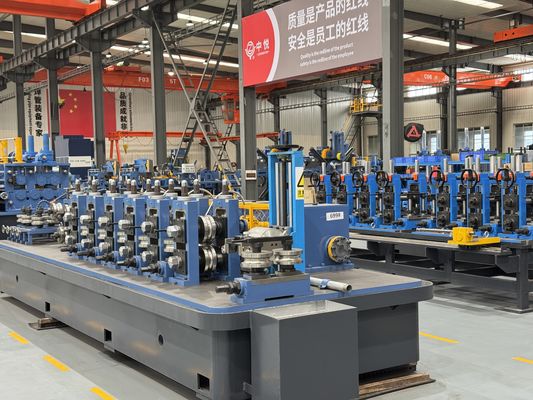

Processo de produção contínua completo

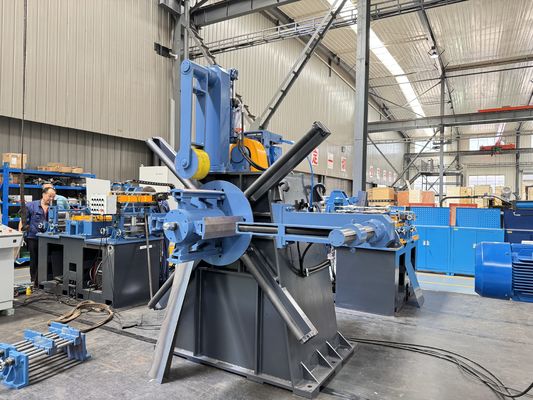

Cada ZY20 passa por um fluxo contínuo da bobina para o tubo acabado.Em seguida, duplo raio formando forma-lo em 5 áspero e 3 acabamento está em pé sem onda bordaUma soldadora HF de estado sólido de 100 kW funde a costura sob pressão de compressão com um guia de costura dedicado, e uma unidade automática de corte externo limpa imediatamente a esfera.≥ 10 t/h de pulverização mais refrigeração de piscina de transbordamento bloqueia a forma, o trem de dimensionamento de 6 horizontal + 6 vertical define o diâmetro, e uma cabeça Turk de 4 rolos endireita o tubo antes que a serra voadora do microcomputador corte comprimentos de 4 8 m para ± 3 mm.Os suportes protegidos contra sobrecarga e os eixos endurecidos com 42CrMo mantêm toda a linha estável durante longas corridas.
Onde é aplicado o moinho de tubos de remoção de burr ZY20
Qualquer linha de tubos φ10-26 mm em que seja necessária uma conta de solda limpa e um arrefecimento controlado para tubos revestidos ou de precisão.
Como escolher um moinho de remoção e resfriamento de barras
Confirme que o desbarramento é automático com alimentação rápida de entrada/saída e verifique a capacidade de arrefecimento. O ZY20 fornece ≥10 t/h através de uma piscina de pulverização e transbordamento com bocas ajustáveis.
Instalação, apoio e serviço pós-venda
O ZY20 é fornecido como um pacote "chave na mão" com layout e desenhos de fundação para que você possa preparar o local antes da entrega.,Uma garantia de um ano com suporte de peças de reposição protege o investimento, e porque a linha aceita HR, CR e bobina galvanizada,Pode adaptar-se a mudanças nos custos dos materiais e na procura do mercado sem necessitar de novas ferramentas.
Perguntas frequentes sobre o moinho de tubos de remoção de burr ZY20
Como é removido o grão exterior?
Uma unidade automática de remoção de barras com entrada/saída rápida pneumática.
Qual é a capacidade de arrefecimento?
≥ 10 t/h através de pulverização e refrigeração de piscina de transbordamento com bicos metálicos ajustáveis.
Porque é que o arrefecimento é importante?
O resfriamento rápido e uniforme bloqueia a redondeza antes do dimensionamento e evita a distorção térmica.
