Rolo redondo 0.4-1.5mm 90m/min da tração lateral da tubulação de aço da máquina φ10-26mm do moinho de tubo da mudança rápida ZY20

Tempo de Inatividade Caro Durante Trocas de Cilindros

Cada mudança de tamanho para a produção e, em laminadores de eixo fixo, os operadores devem desmontar os suportes adjacentes para acessar um conjunto de cilindros. Para laminadores que processam muitos tamanhos de φ10-26mm em lotes curtos, o tempo de troca é o maior dreno de produção.

Por que a Troca Convencional de Cilindros é Lenta

Projetos de eixo fixo exigem a remoção de cilindros vizinhos para acessar o conjunto alvo, e o realinhamento da passagem após cada troca é manual e propenso a erros. Quanto mais tempo a linha fica parada, mais capacidade é perdida em corridas de tamanho frequentes.

A Solução do Tubo ZY20 de Troca Rápida

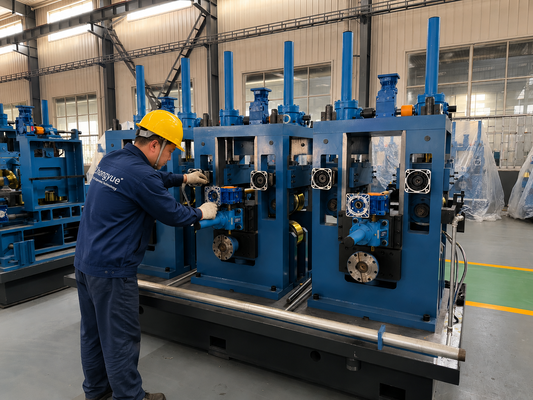

Os suportes de conformação e dimensionamento usam quadros de troca rápida de tração lateral, para que os operadores deslizem um conjunto de cilindros para fora e um novo para dentro sem desmontar os suportes adjacentes.

Conjuntos de cilindros pré-alinhados reduzem o trabalho de realinhamento, permitindo que a linha retorne à velocidade nominal mais rapidamente após cada mudança de tamanho.

Combinado com eixos endurecidos 42CrMo, a troca rápida mantém a manutenção e o tempo de inatividade de troca no mínimo em produção de lotes curtos.

Especificações Técnicas do Tubo ZY20

Processo de Produção Contínua Completo

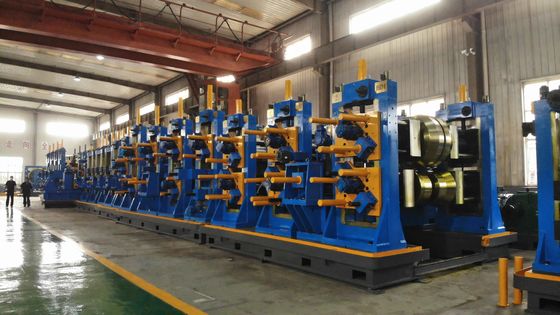

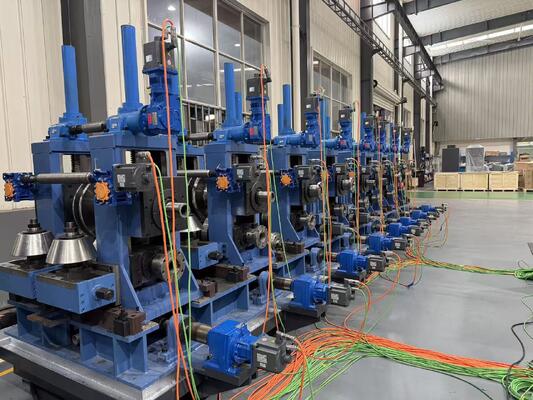

Cada ZY20 opera em um fluxo contínuo de bobina a tubo cortado acabado. Um desbobinador alimenta a tira através de um nivelador de precisão de 7 rolos que remove o empenamento da bobina, então a conformação de raio duplo a molda em 5 suportes de desbaste e 3 de acabamento sem ondulação de borda. Um soldador HF de estado sólido de 100 kW funde a costura sob pressão de aperto com um guia de costura dedicado, e uma unidade automática de rebarba externa remove a cordão imediatamente. O resfriamento por spray de ≥10 t/h mais piscina de transbordamento fixa a forma, o trem de dimensionamento de 6 horizontal + 6 vertical define o diâmetro, e um cabeçote Turk de 4 rolos endireita o tubo antes da serra voadora de microcomputador cortar comprimentos de 4–8m com precisão de ±3mm. Suportes protegidos contra sobrecarga e eixos endurecidos 42CrMo mantêm toda a linha estável em longas corridas.

Onde o Tubo ZY20 de Troca Rápida é Aplicado

Produtores que processam muitos tamanhos de pequeno diâmetro em lotes curtos que precisam minimizar o tempo de inatividade de troca e maximizar o tempo de atividade.

Como Selecionar um Tubo de Troca Rápida

Confirme a frequência da sua mistura de tamanhos, em seguida, verifique o mecanismo de troca de cilindros — quadros de tração lateral em suportes de conformação e dimensionamento reduzem o tempo de troca. Verifique o pré-alinhamento para acelerar o retorno à produção.

Instalação, Suporte e Pós-Venda

O ZY20 é enviado como um pacote turnkey com desenhos de layout e fundação para que você possa preparar o local antes da entrega. A instalação e comissionamento no local liderados por engenheiros levam a linha à produção nominal, com treinamento do operador para entregar um laminador em funcionamento. Uma garantia de um ano com suporte de peças de reposição protege o investimento, e como a linha aceita bobinas HR, CR e galvanizadas, você pode se adaptar às mudanças nos custos de material e na demanda do mercado sem reequipar.

Perguntas Frequentes Sobre o Tubo ZY20 de Troca Rápida

Como funciona a troca de cilindros por tração lateral?

Conjuntos de cilindros deslizam para o lado e são substituídos sem desmontar os suportes adjacentes.

Quais suportes têm troca rápida?

Tanto os suportes de conformação quanto os de dimensionamento usam quadros de troca rápida de tração lateral.

A troca rápida afeta a precisão?

Não — conjuntos de cilindros pré-alinhados mantêm a passagem precisa após cada troca.
