Desgaste Prematuro de Rolos e Deriva Dimensional
O desgaste de rolos e eixos é o custo oculto da produção de tubos: à medida que os eixos se desgastam, a passagem se abre e o diâmetro externo, a circularidade e a qualidade da solda se desviam até que a linha precise parar para retificação. Linhas com material de eixo macio enfrentam retífica frequente e cara e produção inconsistente.
Por que os Eixos dos Rolos se Desgastam Rapidamente
O aço comum do eixo deforma e se desgasta sob pressão e calor contínuos de laminação, especialmente nos suportes de conformação e dimensionamento de alta carga. Uma vez que o perfil da passagem muda, cada tubo sai da tolerância, e trocas frequentes de rolos aumentam o tempo de inatividade e o custo da ferramenta.
A Solução da Linha de Tubos Durável ZY20
Os suportes de conformação e dimensionamento utilizam material de eixo de rolo 42CrMo, temperado, revenido e endurecido por alta frequência, para alta resistência ao desgaste e um perfil de passagem estável.
Os suportes horizontais com proteção contra sobrecarga protegem os rolos e o trem de força sob carga anormal, reduzindo o risco de danos ao eixo e aos rolos.
Os quadros de troca rápida de tração lateral simplificam a substituição dos rolos quando eventualmente necessária, reduzindo o tempo de inatividade de manutenção.
Especificações Técnicas da Linha de Tubos ZY20
| Parâmetro | Especificação |
|---|
| Diâmetro externo do tubo | φ10–26 mm |
| Espessura da parede | 0.4–1.5 mm |
| Velocidade nominal de produção | até 90 m/min |
| Matéria-prima | Aço de baixo carbono HR / CR, aço galvanizado |
| Potência do soldador HF | 100 kW de estado sólido |
| Suportes de conformação | 5 desbaste + 3 acabamento |

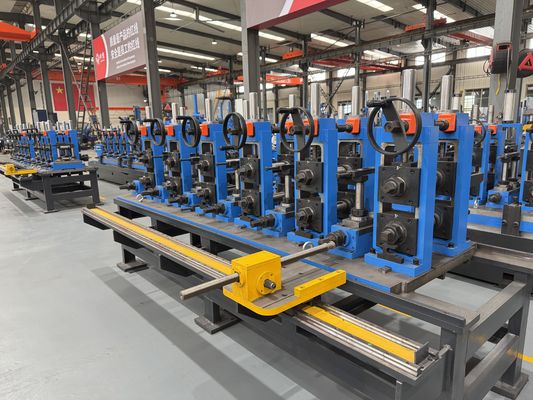

| Suportes de dimensionamento | 6 horizontais + 6 verticais |

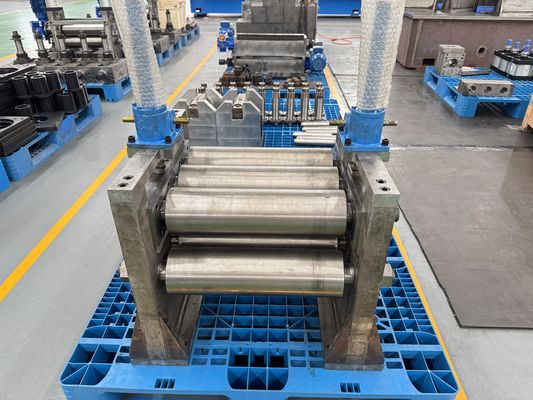

| Rolos de nivelamento | Nivelador de precisão de 7 rolos |
| Comprimento de corte / precisão | 4–8 m, ±3 mm |
| Fluxo de refrigerante | ≥10 t/h spray + piscina de transbordamento |
| Material do eixo do rolo | 42CrMo temperado e revenido + endurecido por HF |
Processo de Produção Contínuo Completo

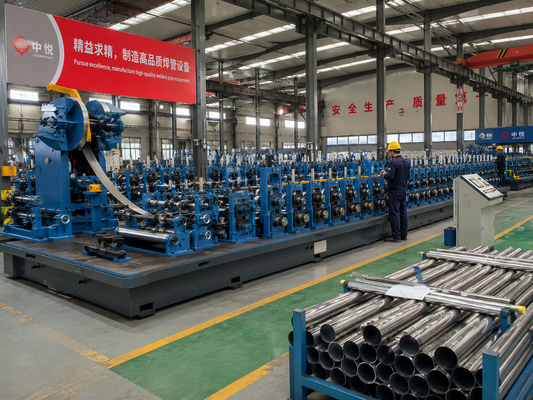

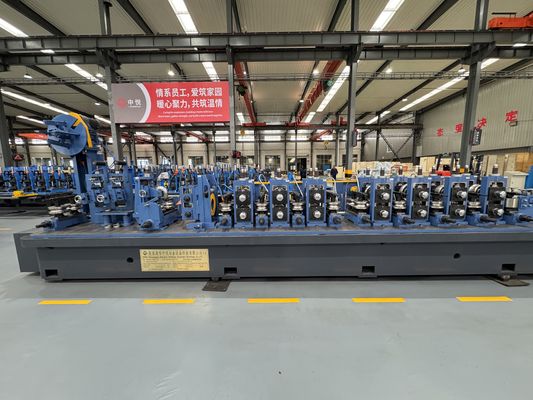

Cada ZY20 opera em um fluxo contínuo da bobina ao tubo cortado acabado. Um desbobinador alimenta a chapa através de um nivelador de precisão de 7 rolos que remove a curvatura da bobina, em seguida, a conformação de raio duplo a molda em 5 suportes de desbaste e 3 de acabamento sem ondulação na borda. Um soldador HF de estado sólido de 100 kW funde a costura sob pressão de aperto com um guia de costura dedicado, e uma unidade automática de rebarba externa remove a cordão imediatamente. O resfriamento por spray de ≥10 t/h mais piscina de transbordamento fixa a forma, o trem de dimensionamento de 6 horizontais + 6 verticais define o diâmetro, e um cabeçote Turk de 4 rolos endireita o tubo antes que a serra voadora de microcomputador corte comprimentos de 4–8m com precisão de ±3mm. Suportes com proteção contra sobrecarga e eixos endurecidos 42CrMo mantêm toda a linha estável em longas corridas.
Onde a Linha de Tubos Durável ZY20 é Aplicada
Produção contínua de tubos de alto volume onde a vida útil do eixo do rolo e a estabilidade dimensional determinam diretamente a qualidade da produção e o custo operacional.
Como Selecionar uma Linha de Tubos Durável
Pergunte sobre o material do eixo do rolo e o tratamento térmico – o ZY20 usa 42CrMo com têmpera e endurecimento por alta frequência. Verifique a proteção contra sobrecarga e o design de troca rápida para manter a manutenção curta.
Instalação, Suporte e Pós-Venda
O ZY20 é enviado como um pacote turnkey com desenhos de layout e fundação para que você possa preparar o local antes da entrega. A instalação e comissionamento no local liderados por engenheiros levam a linha à produção nominal, com treinamento do operador para entregar uma linha em funcionamento. Uma garantia de um ano com suporte de peças de reposição protege o investimento, e como a linha aceita bobinas HR, CR e galvanizadas, você pode se adaptar às mudanças nos custos de material e na demanda do mercado sem retífica.
Perguntas Frequentes sobre a Linha de Tubos Durável ZY20
Qual é o material dos eixos dos rolos?
42CrMo, temperado, revenido e endurecido por alta frequência para resistência ao desgaste.
Como os rolos são protegidos contra sobrecarga?
Os suportes de conformação horizontais possuem proteção contra sobrecarga para proteger os rolos e o trem de força.
Como os rolos são substituídos?
Os quadros de troca rápida de tração lateral permitem que os operadores troquem os rolos sem desmontar os suportes adjacentes.
