Ondas de borda e instabilidade durante a formação de tubos
Cada defeito de tubo começa na seção de formação. moinhos que não podem alimentar plano,material de resíduos de tira estável em cada mudança de bobina.
Por que a moldagem produz ondas de borda
Faixa que entra na seção de formação com curvas de bobina ou camber inclinadas desigualmente, e uma passagem de raio único concentra a deformação na borda.,A borda se abre antes da solda e a costura chega desalinhada.

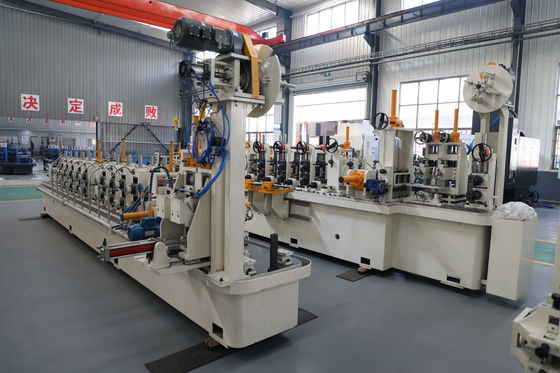

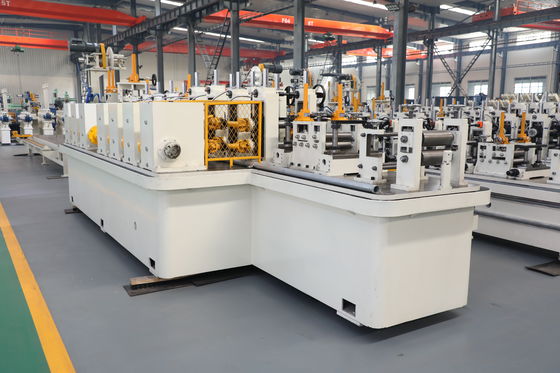

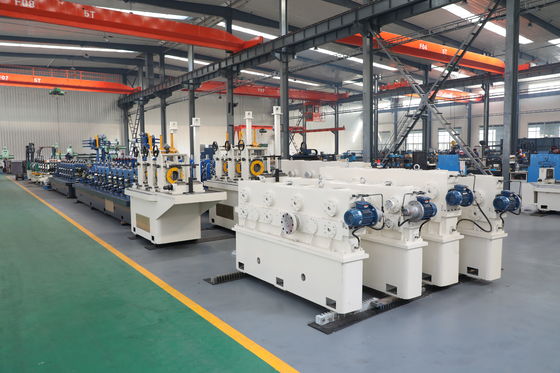

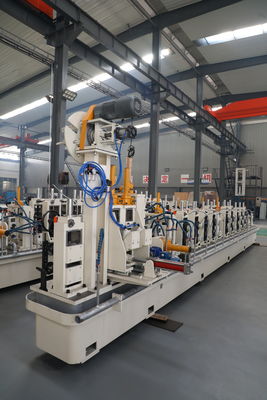

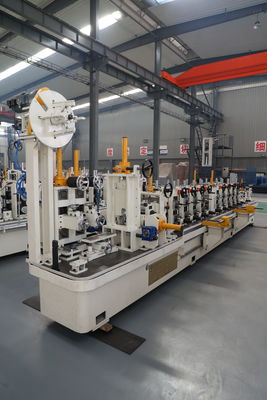

A solução ZY20 para moinho de tubos de moldagem de rolos
Um nivelador de precisão de 7 rolos remove o conjunto de bobinas e alimenta a tira plana, criando um início estável para cada passagem.
O projeto de passagem de duplo raio em uma base de rolos horizontais de linha inferior molda a faixa suavemente, enquanto a forma de 5 suportes ásperos mais 3 suportes completa a rodada progressivamente sem onda de borda.
Os suportes horizontais protegidos contra sobrecarga e os eixos endurecidos com 42CrMo mantêm a passagem estável, de modo que a tira atinge a solda centrada e pronta para fusão completa.
Especificações técnicas do moinho de tubos ZY20
| Parâmetro | Especificações |
|---|
| Diâmetro externo do tubo | φ10·26 mm |
| Espessura da parede | 0.4 ∼1,5 mm |
| Velocidade nominal de produção | até 90 m/min |
| Matéria-prima | HR / CR aço de baixo carbono, aço galvanizado |
| Potência da soldadora HF | 100 kW em estado sólido |
| Formação de suportes | 5 bruto + 3 acabamento |
| Estacionamentos de dimensionamento | 6 horizontal + 6 vertical |
| Rolos de nivelamento | Equalizador de precisão de 7 rolos |
| Comprimento de corte / precisão | 4 ̊8 m, ±3 mm |
| Fluxo de refrigerante | ≥ 10 t/h de pulverização + piscina de transbordamento |
| Material do eixo de rolagem | 42CrMo apagado e temperado + HF endurecido |
Processo de produção contínua completo
Cada ZY20 passa por um fluxo contínuo da bobina para o tubo acabado.Em seguida, duplo raio formando forma-lo em 5 áspero e 3 acabamento está em pé sem onda bordaUma soldadora HF de estado sólido de 100 kW funde a costura sob pressão de compressão com um guia de costura dedicado, e uma unidade automática de corte externo limpa imediatamente a esfera.≥ 10 t/h de pulverização mais refrigeração de piscina de transbordamento bloqueia a forma, o trem de dimensionamento de 6 horizontal + 6 vertical define o diâmetro, e uma cabeça Turk de 4 rolos endireita o tubo antes que a serra voadora do microcomputador corte comprimentos de 4 8 m para ± 3 mm.Os suportes protegidos contra sobrecarga e os eixos endurecidos com 42CrMo mantêm toda a linha estável durante longas corridas.
Onde é aplicado o moinho de tubos de formação de rolos ZY20
Precisão, mobiliário e tubos estruturais, onde a formação estável e a entrada de tira plana determinam a qualidade da solda e a redondeza final.
Como escolher um moinho de tubos de moldagem de rolos
Verifique primeiro a contagem de rolamentos e o projeto de passagem do nivelador. O ZY20 usa nivelamento de 7 rolamentos e formação de duplo raio.e confirme a configuração do seu perfil.
Instalação, apoio e serviço pós-venda
O ZY20 é fornecido como um pacote "chave na mão" com layout e desenhos de fundação para que você possa preparar o local antes da entrega.,Uma garantia de um ano com suporte de peças de reposição protege o investimento, e porque a linha aceita HR, CR e bobina galvanizada,Pode adaptar-se a mudanças nos custos dos materiais e na procura do mercado sem necessitar de novas ferramentas.
Perguntas frequentes sobre o moinho de tubos de formação de rolos ZY20
Como é que o ZY20 impede a onda de borda?
Um nivelador de 7 rolos mais um passe de duplo raio e um suporte de 5+3 formam a fita progressivamente.
Qual é o traçado do suporte de formação?
5 suportes de roubo + 3 suportes de acabamento completam a rodada em etapas controladas.
Porquê passes de duplo raio?
Distribuem a curvatura através da tira em vez de a concentrar na borda.
