Fusão de Solda Inconsistente de Soldadores Desatualizados
Um tubo é tão forte quanto sua solda, e a fusão inconsistente de soldadores tipo tubo ou desgastados deixa costuras fracas que se partem na dobra ou vazam em serviço. Fábricas que buscam qualidade de solda estável em tubos de parede fina de φ10-26mm precisam de entrada de calor repetível e controlável.
Por que a Fusão de Solda se Torna Inconsistente
Soldadores mais antigos ou com pouca potência lutam para manter a entrada de calor à medida que a velocidade da linha e a espessura da parede mudam, fazendo com que a costura se funda em excesso ou em falta. Sem orientação positiva da costura, as bordas se desviam do centro, e a pressão de aperto inconsistente deixa vazios ou excesso de rebarba na solda.
A Solução ZY20 para Tubos Soldados por Alta Frequência
Um soldador de alta frequência de estado sólido de 100 kW fornece calor estável e ajustável em toda a faixa de φ10-26mm / 0.4-1.5mm, mantendo a fusão consistente em até 90 m/min.
A orientação dedicada da costura trava as bordas antes que os rolos de aperto completem a fusão, e a pressão de aperto ajustável corresponde à parede para uma solda limpa e forte.
A remoção automática de rebarbas externas limpa a cordão, para que o tubo soldado se mova limpo para o dimensionamento sem defeitos de superfície.
Especificações Técnicas da Máquina de Tubos ZY20
| Parâmetro | Especificação |
|---|
| Diâmetro externo do tubo | φ10–26 mm |
| Espessura da parede | 0.4–1.5 mm |
| Velocidade nominal de produção | até 90 m/min |
| Matéria-prima | Aço de baixo carbono HR / CR, aço galvanizado |
| Potência do soldador HF | 100 kW de estado sólido |
| Estações de conformação | 5 desbaste + 3 acabamento |
| Estações de dimensionamento | 6 horizontais + 6 verticais |
| Rolos de nivelamento | Nivelador de precisão de 7 rolos |
| Comprimento de corte / precisão | 4–8 m, ±3 mm |
| Fluxo de refrigeração | ≥10 t/h spray + tanque de transbordamento |
| Material do eixo do rolo | 42CrMo temperado e revenido + endurecido por HF |
Processo Completo de Produção Contínua

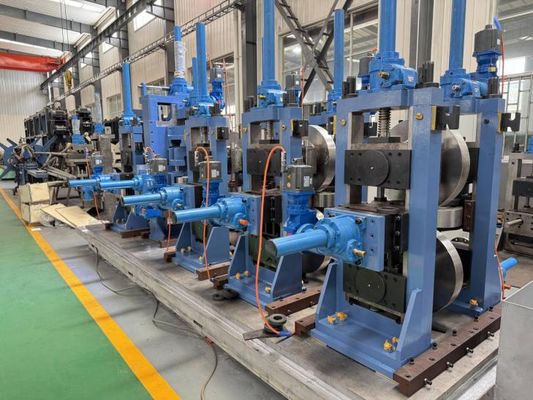

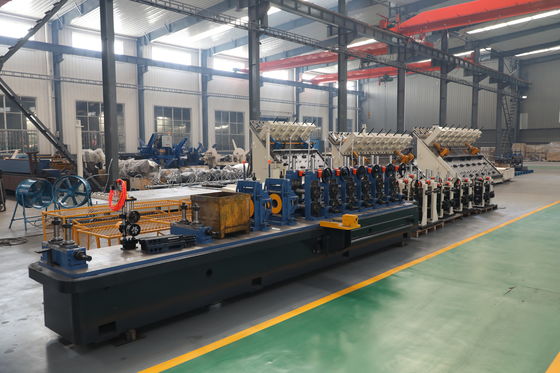

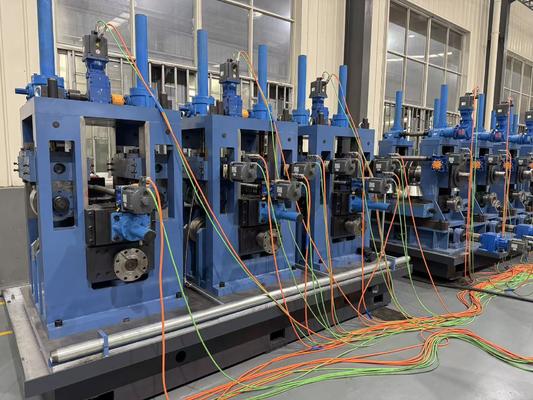

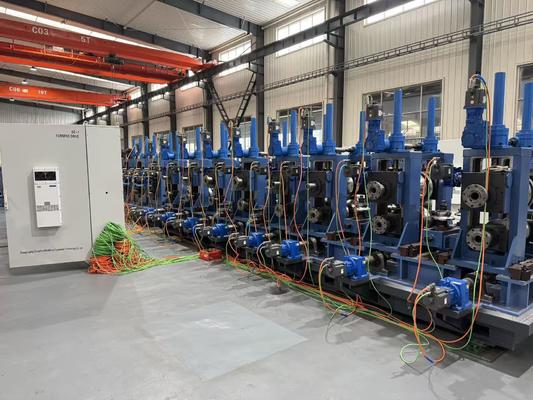

Cada ZY20 executa um fluxo contínuo da bobina ao tubo cortado acabado. Um desbobinador alimenta a chapa através de um nivelador de precisão de 7 rolos que remove a curvatura da bobina, em seguida, a conformação de raio duplo a molda em 5 estações de desbaste e 3 de acabamento sem ondulação nas bordas. Um soldador de alta frequência de estado sólido de 100 kW funde a costura sob pressão de aperto com uma guia de costura dedicada, e uma unidade automática de remoção de rebarbas externas limpa o cordão imediatamente. O resfriamento por spray de ≥10 t/h mais tanque de transbordamento fixa a forma, o trem de dimensionamento de 6 horizontais + 6 verticais define o diâmetro, e um cabeçote Turk de 4 rolos endireita o tubo antes que a serra voadora de microcomputador corte comprimentos de 4–8m com precisão de ±3mm. Estações protegidas contra sobrecarga e eixos endurecidos 42CrMo mantêm toda a linha estável em longas corridas.
Onde a Máquina de Tubos Soldados por Alta Frequência ZY20 é Aplicada
Tubo de aço soldado para aplicações em móveis, estruturais, de precisão e galvanizados, onde uma solda de alta frequência forte e repetível é o principal fator de qualidade.
Como Selecionar uma Máquina de Tubos Soldados por Alta Frequência
Confirme sua faixa de espessura de parede e velocidade, em seguida, verifique se a potência do soldador (100 kW de estado sólido na ZY20) cobre sua mistura de materiais. Verifique a orientação da costura e o controle de aperto para fusão repetível e confirme a capacidade de resfriamento após a solda.
Instalação, Suporte e Pós-Venda
A ZY20 é enviada como um pacote turnkey com desenhos de layout e fundação para que você possa preparar o local antes da entrega. A instalação e comissionamento no local, liderados por engenheiros, levam a linha à produção nominal, com treinamento de operadores para entregar uma máquina em funcionamento. Uma garantia de um ano com suporte de peças de reposição protege o investimento, e como a linha aceita bobinas HR, CR e galvanizadas, você pode se adaptar às mudanças nos custos de materiais e na demanda do mercado sem reequipar.
Perguntas Frequentes Sobre a Máquina de Tubos Soldados por Alta Frequência ZY20
Por que estado sólido em vez de soldagem tipo tubo?
A saída de estado sólido é estável e ajustável, proporcionando fusão repetível em toda a faixa de espessura de parede.
Como a costura é mantida centralizada?
Uma guia de costura dedicada posiciona as bordas antes da soldagem por aperto.
Qual a potência do soldador?
100 kW de estado sólido, dimensionado para φ10-26mm e 0.4-1.5mm a 90 m/min.
