Gargalos de Produção em Linhas de Tubos de Pequeno Diâmetro
Tubos de pequeno diâmetro têm margens estreitas, então o lucro depende da vazão. Fábricas que precisam reduzir a velocidade para manter a qualidade da solda ou a circularidade perdem dinheiro, e qualquer linha que não consiga manter a velocidade nominal sem defeitos falha em cumprir os prazos de entrega.
Por que as Linhas de Pequeno Diâmetro Reduzem a Velocidade
Em velocidades mais altas, a solda tem menos tempo para fundir, a costura se desalinha mais facilmente e o calor se acumula mais rápido do que o resfriamento pode removê-lo. Uma costura sem guia, eixos de rolo fracos e força de refrigeração insuficiente forçam os operadores a reduzir a velocidade para manter a qualidade, limitando a produção diária.

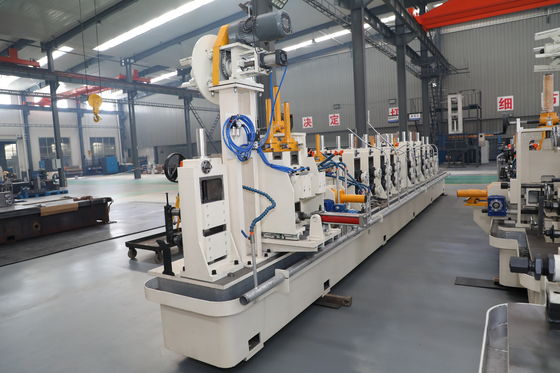

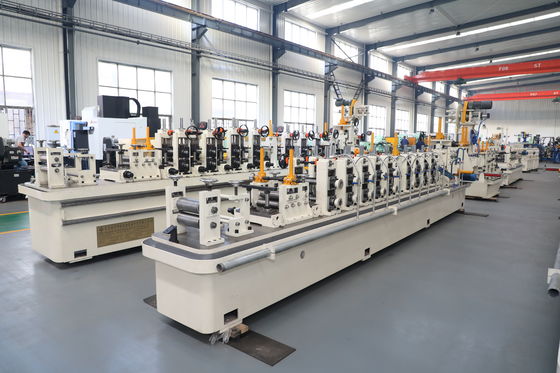

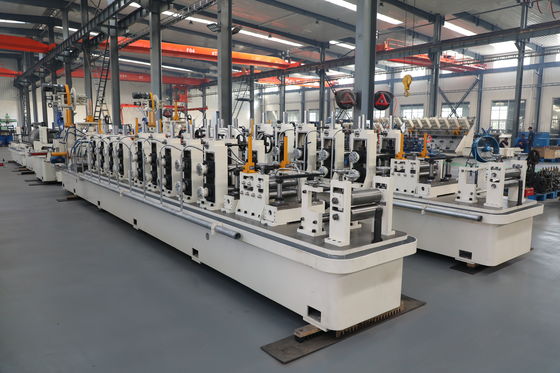

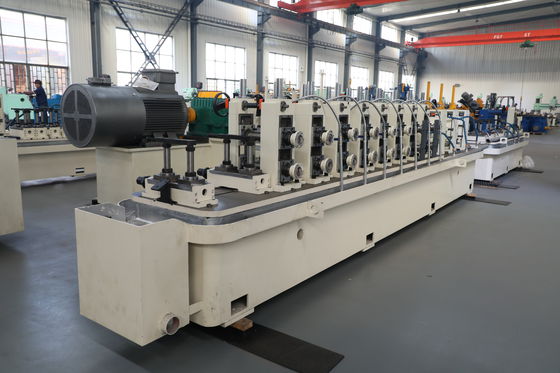

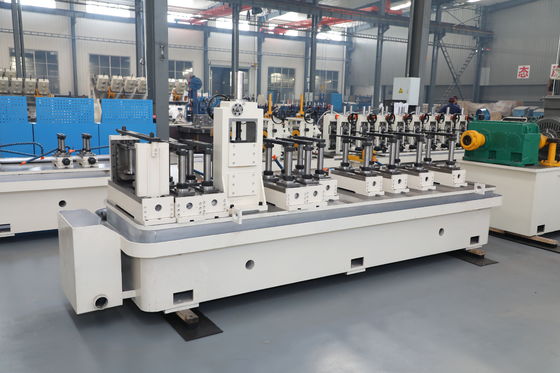

A Solução da Máquina de Tubos de Alta Velocidade ZY20
Um soldador de alta frequência de estado sólido de 100 kW com guia de costura dedicado e soldagem por compressão mantém a fusão completa a até 90 m/min, de modo que a velocidade não compromete a qualidade da solda.
Resfriamento por pulverização mais piscina de transbordamento de ≥10 t/h remove o calor rápido o suficiente para manter o corpo redondo, enquanto um nivelador de 7 rolos e um passe de raio duplo alimentam a chapa plana em velocidade.
Eixos de rolo endurecidos 42CrMo e suportes protegidos contra sobrecarga permitem que a linha funcione continuamente, com a serra voadora de microcomputador rastreando a velocidade da linha para corte sincronizado.
Especificações Técnicas da Máquina de Tubos ZY20
| Parâmetro | Especificação |
|---|
| Diâmetro externo do tubo | φ10–26 mm |
| Espessura da parede | 0,4–1,5 mm |
| Velocidade de produção nominal | até 90 m/min |
| Matéria-prima | Aço de baixo carbono HR / CR, aço galvanizado |
| Potência do soldador de alta frequência | Estado sólido de 100 kW |
| Suportes de conformação | 5 desbaste + 3 acabamento |
| Suportes de dimensionamento | 6 horizontais + 6 verticais |
| Rolos de nivelamento | Nivelador de precisão de 7 rolos |
| Comprimento de corte / precisão | 4–8 m, ±3 mm |
| Fluxo de refrigerante | Pulverização de ≥10 t/h + piscina de transbordamento |
| Material do eixo do rolo | 42CrMo temperado e revenido + endurecido por alta frequência |
Processo de Produção Contínuo Completo
Cada ZY20 opera em um fluxo contínuo da bobina ao tubo acabado. Um desbobinador alimenta a chapa através de um nivelador de precisão de 7 rolos que remove a empenamento da bobina, em seguida, a conformação de raio duplo a molda em 5 suportes de desbaste e 3 de acabamento sem ondulação nas bordas. Um soldador de alta frequência de estado sólido de 100 kW funde a costura sob pressão de compressão com um guia de costura dedicado, e uma unidade automática de rebarba externa remove a cordão imediatamente. O resfriamento por pulverização mais piscina de transbordamento de ≥10 t/h fixa a forma, o trem de dimensionamento de 6 horizontais + 6 verticais define o diâmetro, e um cabeçote Turk de 4 rolos endireita o tubo antes que a serra voadora de microcomputador corte comprimentos de 4–8m com precisão de ±3mm. Suportes protegidos contra sobrecarga e eixos endurecidos 42CrMo mantêm toda a linha estável em longas corridas.
Onde a Máquina de Tubos de Alta Velocidade ZY20 é Aplicada
Produtores de tubos de alto volume para móveis, estruturais e de precisão que necessitam de produção diária máxima de uma linha de pequeno diâmetro de φ10-26mm.
Como Selecionar uma Máquina de Tubos de Alta Velocidade
Combine seus metros por minuto necessários com a classificação ZY20 de até 90 m/min, confirme a potência do soldador e a taxa de resfriamento para essa velocidade, e dimensione seu acumulador e desbobinador para operação contínua.
Instalação, Suporte e Pós-Venda
A ZY20 é enviada como um pacote turnkey com desenhos de layout e fundação para que você possa preparar o local antes da entrega. A instalação e comissionamento no local liderados por engenheiros levam a linha à produção nominal, com treinamento de operador para entregar uma máquina em funcionamento. Uma garantia de um ano com suporte de peças de reposição protege o investimento, e como a linha aceita bobinas HR, CR e galvanizadas, você pode se adaptar às mudanças nos custos de material e na demanda do mercado sem reequipar.
Perguntas Frequentes Sobre a Máquina de Tubos de Alta Velocidade ZY20
A ZY20 consegue manter a qualidade da solda a 90 m/min?
Sim – a soldagem de alta frequência de estado sólido com guia de costura mantém a fusão completa na velocidade nominal.
O que limita a velocidade da linha?
Tempo de fusão da solda e capacidade de resfriamento, ambos dimensionados para 90 m/min na ZY20.
A serra voadora é sincronizada em velocidade?
A serra voadora de microcomputador rastreia a velocidade da linha para um corte sincronizado preciso.
