Exigências de Tolerância Estrita na Produção de Tubos de Precisão
Usuários de tubos de precisão em mecânica e mobiliário exigem que o diâmetro externo, a espessura da parede e a circularidade sejam mantidos em faixas estreitas, e rejeitam peças no momento em que um laminador sai da tolerância. Tubos de pequeno diâmetro de φ10-26mm são especialmente implacáveis, pois um pequeno erro de passagem ou desalinhamento da solda aparece como uma grande porcentagem do diâmetro.
Por que Tubos de Precisão de Pequeno Diâmetro Perdem Precisão
Passagens convencionais de raio único concentram a flexão na borda e produzem ondulações, enquanto uma costura que não é guiada positivamente solda descentralizada e desloca o diâmetro externo. Eixos de rolo desgastados e resfriamento irregular permitem que a circularidade e o diâmetro variem, de modo que a linha sai da tolerância em poucos dias.

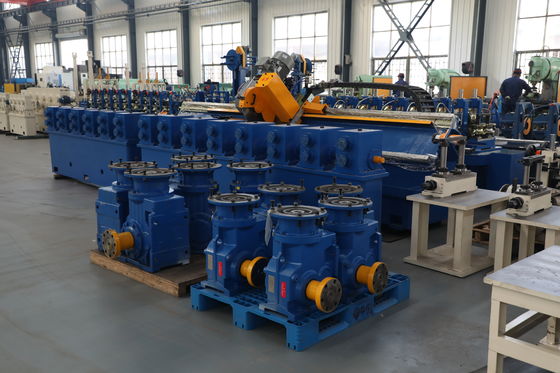

A Solução do Laminador de Tubos de Precisão ZY20

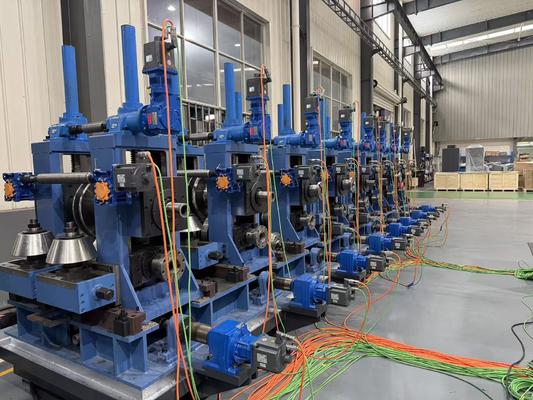

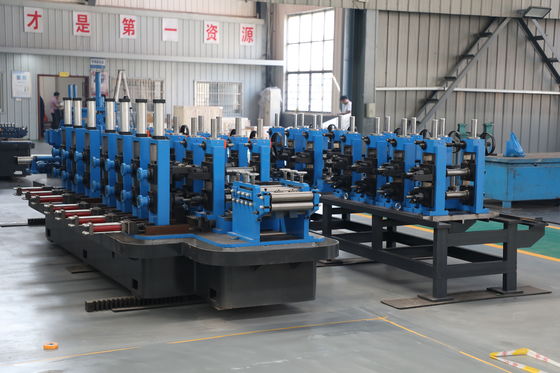

Design de passagem de raio duplo com 5 suportes de desbaste e 3 suportes de acabamento molda a chapa progressivamente para eliminar a onda na borda antes da soldagem.
Eixos de rolo 42CrMo, temperados, revenidos e endurecidos por alta frequência, mantêm o perfil da passagem estável, enquanto a guia de costura dedicada centraliza a solda para um diâmetro externo preciso.
Um trem de dimensionamento de 6 horizontais + 6 verticais, mais uma cabeça turca de 4 rolos, ajusta o corpo para uma circularidade estrita, e a serra voadora de microcomputador corta comprimentos de 4-8m com precisão de ±3mm.
Especificações Técnicas do Laminador de Tubos ZY20
| Parâmetro | Especificação |
|---|
| Diâmetro externo do tubo | φ10–26 mm |
| Espessura da parede | 0.4–1.5 mm |
| Velocidade de produção nominal | até 90 m/min |
| Matéria-prima | Aço de baixo carbono HR / CR, aço galvanizado |
| Potência do soldador HF | estado sólido de 100 kW |
| Suportes de conformação | 5 desbaste + 3 acabamento |
| Suportes de dimensionamento | 6 horizontal + 6 vertical |
| Rolos de nivelamento | Nivelador de precisão de 7 rolos |
| Comprimento de corte / precisão | 4–8 m, ±3 mm |
| Fluxo de refrigerante | ≥10 t/h spray + piscina de transbordamento |
| Material do eixo do rolo | 42CrMo temperado e revenido + endurecido por HF |
Processo de Produção Contínuo Completo
Cada ZY20 opera em um fluxo contínuo, da bobina ao tubo cortado acabado. Um desbobinador alimenta a chapa através de um nivelador de precisão de 7 rolos que remove o empenamento da bobina, em seguida, a conformação de raio duplo a molda em 5 suportes de desbaste e 3 de acabamento sem onda na borda. Um soldador HF de estado sólido de 100 kW funde a costura sob pressão de aperto com uma guia de costura dedicada, e uma unidade automática de rebarba externa remove a cordão imediatamente. O resfriamento por spray de ≥10 t/h mais piscina de transbordamento fixa a forma, o trem de dimensionamento de 6 horizontais + 6 verticais define o diâmetro, e uma cabeça turca de 4 rolos endireita o tubo antes que a serra voadora de microcomputador corte comprimentos de 4-8m com precisão de ±3mm. Suportes protegidos contra sobrecarga e eixos endurecidos 42CrMo mantêm toda a linha estável em longas corridas.
Onde o Laminador de Tubos de Precisão ZY20 é Aplicado
Tubo mecânico de precisão, peças automotivas de chapa fina, móveis e perfis estruturais onde o diâmetro externo, a espessura da parede e a circularidade devem permanecer dentro de faixas estreitas.
Como Selecionar um Laminador de Tubos de Precisão
Declare primeiro seus alvos de diâmetro externo, espessura da parede e circularidade, em seguida, combine a janela de φ10-26mm / 0.4-1.5mm. Confirme o grau do material e a precisão do comprimento de corte, e revise os desenhos da fundação para dimensionar a linha para seus requisitos de tolerância.
Instalação, Suporte e Pós-Venda
O ZY20 é enviado como um pacote turnkey com desenhos de layout e fundação para que você possa preparar o local antes da entrega. A instalação e comissionamento no local, liderados por engenheiros, levam a linha à produção nominal, com treinamento do operador para entregar um laminador em funcionamento. Uma garantia de um ano com suporte de peças de reposição protege o investimento, e como a linha aceita bobinas HR, CR e galvanizadas, você pode se adaptar às mudanças nos custos de material e na demanda do mercado sem reequipar.
Perguntas Frequentes sobre o Laminador de Tubos de Precisão ZY20
Qual circularidade o ZY20 pode manter?
O trem de dimensionamento 6+6 e a cabeça turca mantêm o corpo redondo e estável na velocidade nominal.
Como a precisão do diâmetro externo é mantida ao longo do tempo?
Eixos de rolo endurecidos 42CrMo resistem ao desgaste, de modo que o perfil da passagem permanece verdadeiro em longas campanhas.
Qual precisão de corte a serra voadora oferece?
Comprimentos de 4-8m cortados com precisão de ±3mm com uma serra voadora controlada por microcomputador.
