Problemas de superfície e tolerância na produção de tubos de móveis
Os compradores de tubos de móveis rejeitam peças que mostram uma conta de solda visível, arranhões ou deriva de OD além de ± 0,1 mm, porque a cromagem e o revestimento em pó ampliam todos os defeitos da superfície.4 a 1.5mm tira através de uma passagem convencional acumular rapidamente ovalos, resíduos de costura e marcas de borda que falham na inspeção de revestimento.
Por que o tubo fino de móveis perde a qualidade da superfície
A faixa fina não tem a rigidez para resistir à dobragem da borda dentro de uma passagem de raio único, e o restante de borra exterior mais resfriamento desigual deixam uma costura áspera e um corpo fora de rodada.Sem controle de costura positiva as mudanças de solda, e um eixo de rolo macio permite que as dimensões se arrastem, de modo que a qualidade do acabamento se degrada muito antes do conjunto de rolos ser devido para a mudança.

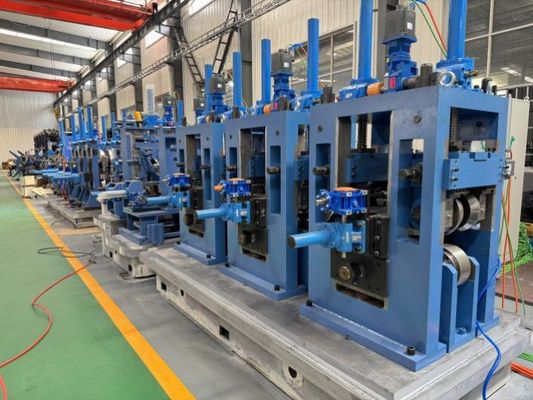

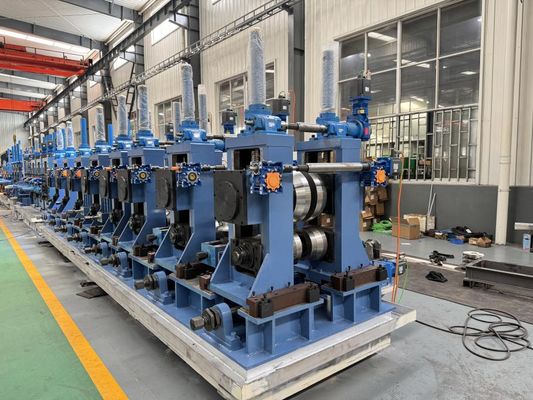

A solução do moinho de tubos para móveis ZY20
O nivelamento de precisão de sete rolos alimenta a tira plana em uma passagem de duplo raio com moldura de acabamento áspero de 5 suportes e 3 suportes, de modo que a borda entra na soldagem sem onda ou marca.
Uma unidade automática de barragem externa limpa a esfera, e um trem de dimensionamento horizontal + vertical 6 com uma cabeça turca de 4 rolos endireita o tubo para uma redondeza estável para revestimento uniforme.
A linha passa HR, CR e bobina galvanizada a até 90 m/min através de uma soldadora HF de estado sólido de 100 kW, com eixos de rolamento endurecidos com 42CrMo que mantêm tolerância durante longas campanhas.
Especificações técnicas do moinho de tubos ZY20
| Parâmetro | Especificações |
|---|
| Diâmetro externo do tubo | φ10·26 mm |
| Espessura da parede | 0.4 ∼1,5 mm |
| Velocidade nominal de produção | até 90 m/min |
| Matéria-prima | HR / CR aço de baixo carbono, aço galvanizado |
| Potência da soldadora HF | 100 kW em estado sólido |
| Formação de suportes | 5 bruto + 3 acabamento |
| Estacionamentos de dimensionamento | 6 horizontal + 6 vertical |
| Rolos de nivelamento | Equalizador de precisão de 7 rolos |
| Comprimento de corte / precisão | 4 ̊8 m, ±3 mm |
| Fluxo de refrigerante | ≥ 10 t/h de pulverização + piscina de transbordamento |
| Material do eixo de rolagem | 42CrMo apagado e temperado + HF endurecido |

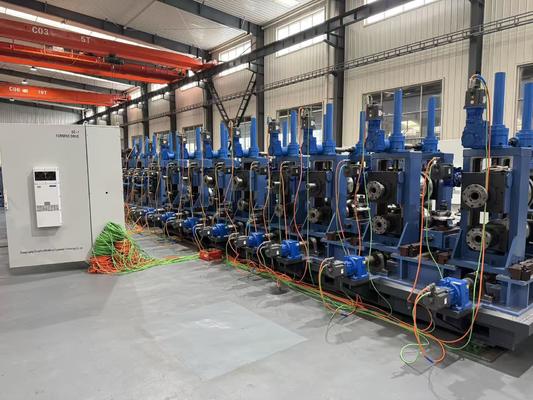

Processo de produção contínua completo
Cada ZY20 passa por um fluxo contínuo da bobina para o tubo acabado.Em seguida, duplo raio formando forma-lo em 5 áspero e 3 acabamento está em pé sem onda bordaUma soldadora HF de estado sólido de 100 kW funde a costura sob pressão de compressão com um guia de costura dedicado, e uma unidade automática de corte externo limpa imediatamente a esfera.≥ 10 t/h de pulverização mais refrigeração de piscina de transbordamento bloqueia a forma, o trem de dimensionamento de 6 horizontal + 6 vertical define o diâmetro, e uma cabeça Turk de 4 rolos endireita o tubo antes que a serra voadora do microcomputador corte comprimentos de 4 8 m para ± 3 mm.Os suportes protegidos contra sobrecarga e os eixos endurecidos com 42CrMo mantêm toda a linha estável durante longas corridas.
Onde é aplicado o moinho de tubos para móveis ZY20
Quadros de mesas e cadeiras, estantes para exposições, estantes para prateleiras, quadros de carrinhos e outros tubos de mobiliário revestidos ou revestidos com pó, de parede de φ10-26 mm e 0,4-1,5 mm.
Como escolher um moinho de tubos para móveis
Confirme a sua OD e janela da parede, em seguida, especifique o acabamento da superfície suas exigências de linha de revestimento e a redondeza necessária.CR ou bobina galvanizada para que o soldador e capacidade de resfriamento adequado antes de dimensionamento de serviços públicos.

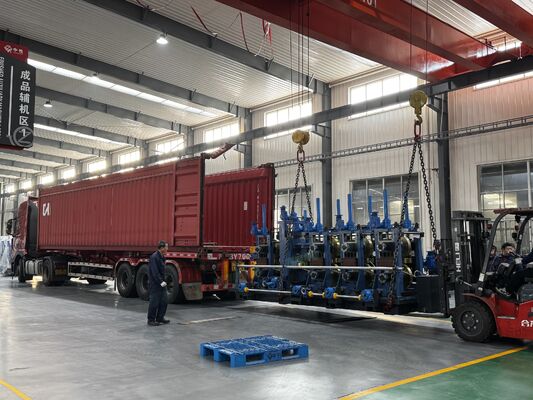

Instalação, apoio e serviço pós-venda
O ZY20 é fornecido como um pacote "chave na mão" com layout e desenhos de fundação para que você possa preparar o local antes da entrega.,Uma garantia de um ano com suporte de peças de reposição protege o investimento, e porque a linha aceita HR, CR e bobina galvanizada,Pode adaptar-se a mudanças nos custos dos materiais e na procura do mercado sem necessitar de novas ferramentas.
Perguntas frequentes sobre o moinho de tubos de móveis ZY20
Que qualidade de superfície posso esperar para o cromado?
A remoção automática de abóbora externa, o dimensionamento 6+6 e o endireitamento da cabeça Turk produzem um corpo liso e redondo que minimiza o retrabalho antes do revestimento.
O ZY20 aguenta a tolerância de tubos de móveis?
Sim 42CrMo rolos de eixo endurecido e formação de raio duplo manter OD deriva apertado em longas corridas.
Que materiais pode formar?
Em rolos a quente, a frio e galvanizados, rolos de aço de baixa emissão de carbono de 0,4-1,5 mm de parede.
