Problemas
Se o fechamento final do tubo for feito de forma imprecisa, as bordas da soldagem se encontram no ângulo ou espaço errado, produzindo costuras fora do centro, penetração pobre e tubo fora do círculo.
Causa
As últimas passagens de formação determinam a geometria da borda da soldadura, de modo que qualquer sobrecarga ou subcarga não pode ser fixada pelo soldador e aparece diretamente como defeitos de costura.
Solução

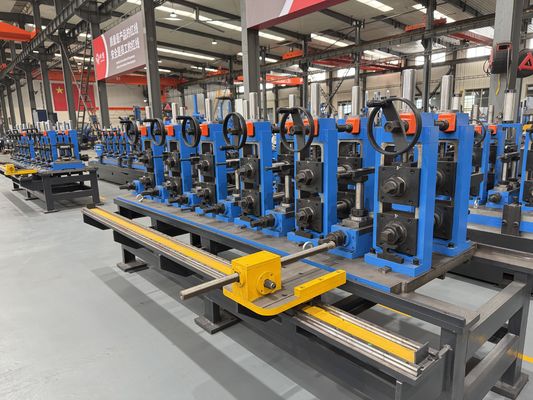

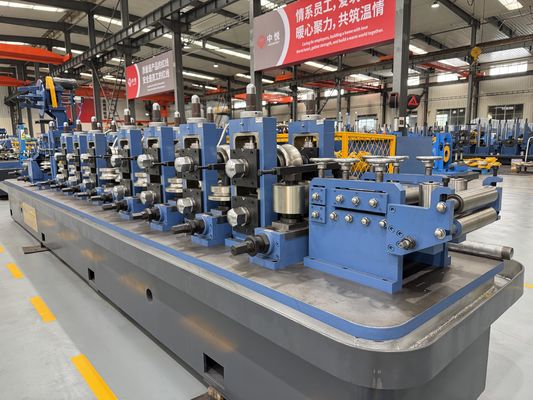

O ZY16 termina formando em três suportes de precisão que definem a lacuna de borda exata e o ângulo de aproximação antes do ponto de solda.produzindo um centro, uma costura totalmente fundida em um tubo de 8-18 mm, com a redondeza bloqueada antes da solda.
Dados essenciais de engenharia
- Três suportes ajustáveis definem a lacuna final da borda da solda.
- Controla o ângulo de aproximação da borda para uma costura centrada e totalmente fusionada.
- Bloqueia a redondeza antes do ponto de solda HF.
- Funciona com o estágio bruto para controlo de gama completa Φ8-18mm.
| Parâmetro | Especificações |
|---|
| Modelo de moinho | ZY16 |
| Faixa de OD do tubo | Φ8-18 mm |
| Espessura da parede | 00,4-1,0 mm |
| Faixa de largura da faixa | 25 a 57 mm |
| Velocidade máxima da linha | 90 m/min |
| Potência do soldador HF | Alta frequência em estado sólido de 100 kW |
| Material de tira | Aço laminado a quente / laminado a frio / galvanizado |
| Descolagem | Pneumático de mandril duplo, capacidade de bobina de 1,5 toneladas |
| Acumuladores | Gaiolas de alta velocidade de 200 m/min |
| Nivelação da faixa | Unidade de nivelamento de sete rolos |
| Formando posições | 5-Stand Rough + 3-Stand Precision |
| Geometria dos rolos | Rolos de formação de duplo raio |
| Arcos de rolos | Aço ligado de alta resistência 42CrMo |
| Segurança | Protecção contra sobrecarga do suporte |
Desempenho e Qualidade
Três suportes de precisão definem a lacuna final de soldagem e o ângulo da borda, de modo que o soldador HF vê uma condição de borda consistente.É por isso que o ZY16 mantém especificações apertadas no tubo de precisão Φ8-18mm.
Aplicação
Para tubos Φ8-18 mm, onde a retidão e a penetração da costura de solda são críticas, incluindo tubos de parede fina e revestidos de precisão.
Guia de selecção
Escolha esta configuração quando a consistência da soldagem for o seu principal requisito.Os três suportes de precisão trabalham com os cinco suportes ásperos para manter a lacuna de soldagem dentro da tolerância em toda a faixa Φ8-18mm.
Cenários de aplicação
Tubo mecânico de precisão, tubo de parede fina com especificações de soldagem apertadas e tubo galvanizado onde uma costura limpa e centrada é essencial.
Perguntas frequentes
Q1. O que controla o estágio de precisão?
Ele define a lacuna final da borda de solda e o ângulo de aproximação para que o soldador HF veja uma condição de borda consistente para uma costura centrada.
P2: Porquê três pontos de precisão?
Três suportes de ajuste fino dão o controle necessário para manter a lacuna de soldagem apertada sem fechar demais o tubo.
P3. Corre um mau estágio de formação áspera?
Não, as duas etapas funcionam juntas; é necessária uma moldura áspera adequada para que a etapa de precisão termine corretamente.
Q4. Como é definida a lacuna de soldagem?
Os rolos de precisão são perfilados e ajustados de acordo com o tamanho para que as bordas se encontrem no espaço e ângulo corretos para o seu OD e parede.
Q5. Como sei se a lacuna de soldagem está ajustada corretamente?
Os suportes de precisão são definidos por tamanho durante o comissionamento, e você verifica com a costura centrada e totalmente fundida nas suas primeiras bobinas de produção.
P6. Posso ajustar os suportes de precisão durante uma corrida?
É possível um pequeno ajuste fino, mas grandes alterações de espaçamento são feitas na configuração da ferramenta; os suportes são projetados para configurações estáveis e repetíveis.
