Problemas
Tentar formar um tubo em poucas passagens sobrecarrega as bordas da tira, causando tensão nas bordas, afinamento na linha de soldagem, retrocesso e lacunas de soldagem inconsistentes.
Causa
A moldagem pesada em uma única passagem concentra a dobra nas bordas, de modo que a fita produz rendimentos desiguais, as bordas são finas e a lacuna de soldagem varia ao longo do tubo, o que o soldador não pode corrigir.
Solução

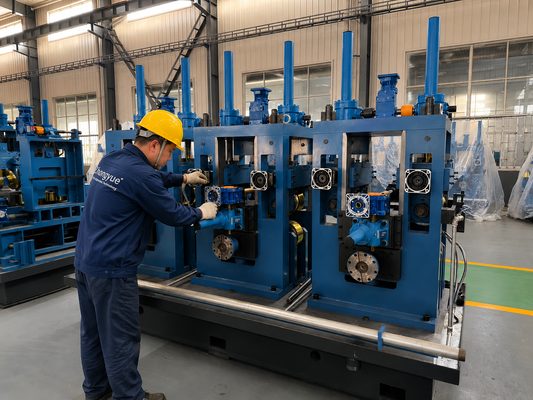

O ZY16 espalha a curvatura por cinco suportes de formação ásperos, fechando gradualmente a tira em direção a um perfil de tubo aberto.proteção da espessura da borda e deixando uma lacuna estável para o estágio de precisão, o que melhora a consistência da soldagem no intervalo completo de Φ8-18 mm.
Dados essenciais de engenharia
- Cinco suportes distribuem a curvatura para reduzir a tensão da borda.
- O fechamento gradual protege a espessura da borda da tira na linha de solda.
- Deixa uma lacuna estável e uniforme para o estágio de formação de precisão.
- É de parede fina e tira revestida que tolera menos sobreformação.
| Parâmetro | Especificações |
|---|
| Modelo de moinho | ZY16 |
| Faixa de OD do tubo | Φ8-18 mm |
| Espessura da parede | 00,4-1,0 mm |
| Faixa de largura da faixa | 25 a 57 mm |
| Velocidade máxima da linha | 90 m/min |
| Potência do soldador HF | Alta frequência em estado sólido de 100 kW |
| Material de tira | Aço laminado a quente / laminado a frio / galvanizado |
| Descolagem | Pneumático de mandril duplo, capacidade de bobina de 1,5 toneladas |
| Acumuladores | Gaiolas de alta velocidade de 200 m/min |
| Nivelação da faixa | Unidade de nivelamento de sete rolos |
| Formando posições | 5-Stand Rough + 3-Stand Precision |
| Geometria dos rolos | Rolos de formação de duplo raio |
| Arcos de rolos | Aço ligado de alta resistência 42CrMo |
| Segurança | Protecção contra sobrecarga do suporte |
Desempenho e Qualidade

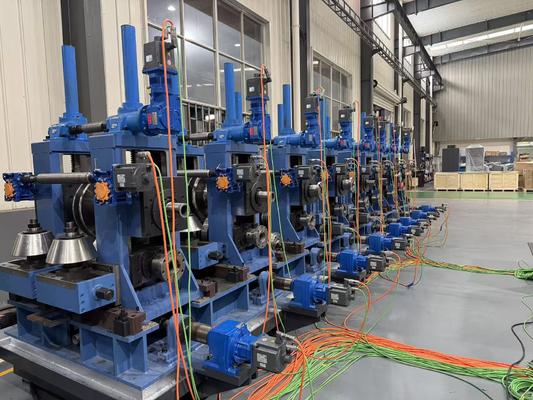

Cinco suportes de moldagem ásperos espalham a curva para que as bordas das tiras não sejam sobrecarregadas, protegendo a espessura da borda para uma costura de soldagem completa.Este fechamento gradual é por que o ZY16 forma de parede fina e revestida faixa de forma confiável, com menos defeitos de deformação das bordas do que os moinhos que utilizam menos passes mais pesados.
Aplicação
Para tubos de Φ8-18 mm em que a integridade das bordas e o controlo da lacuna de solda são importantes, incluindo as tiras de parede fina e galvanizadas que toleram menos sobreformação.
Guia de selecção
Escolha este moinho quando o seu material é fino ou revestido e precisa de formação gradual para evitar danos nas bordas.O estágio áspero de cinco suportes é equilibrado com o estágio de precisão de três suportes para toda a faixa Φ8-18mm.
Cenários de aplicação
Tubos de parede fina e galvanizados, tubos de precisão de pequeno diâmetro e qualquer material propenso a tensões de borda durante a formação.
Perguntas frequentes
P1: Porquê cinco estandes de formação?
A deformação espalhada por cinco suportes reduz a tensão da borda e mantém a lacuna de soldagem estável, ao contrário de forçar a curvatura em menos passagens.
Q2. A formação áspera afeta a espessura da borda?
Sim, a formação gradual protege a espessura da borda da tira para que a costura da soldadura tenha todo o material para fundir.
P3: Está combinado com o estágio de precisão?
Sim, cinco estantes de bruto mais três de precisão dividem o trabalho para que cada estágio possa lidar com uma parcela ideal de deformação.
Posso saltar a prova para alguns tamanhos?
A sequência do suporte é fixa, mas os perfis dos rolos são definidos por tamanho, por isso a deformação é equilibrada para cada OD que você executa.
Q5. Mais suportes de formação significam mais manutenção?
Cada suporte é configurado individualmente, mas a distribuição uniforme da carga reduz os defeitos de desgaste e de bordas, de modo que a manutenção total permanece gerenciável.
Q6. Como são conduzidos os suportes de formação ásperos?
Eles são engrenados e movidos em sincronia com a linha, de modo que a deformação é distribuída uniformemente entre os cinco suportes.
