Problema
A chapa laminada a frio é lisa e precisa, mas qualquer arranhão, dano na borda ou deformação excessiva durante a fabricação do tubo aparece imediatamente no tubo acabado e destrói a qualidade da superfície pela qual o cliente pagou.
Causa
A chapa laminada a frio tem uma tolerância de espessura fina, mas também uma superfície macia e facilmente marcada; pressão excessiva dos rolos ou passes desalinhados criam arranhões e ondulações, enquanto rolos sujos ou desgastados transferem marcas para a superfície brilhante.
Solução

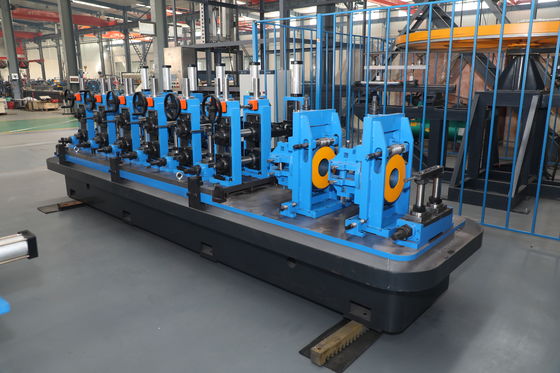

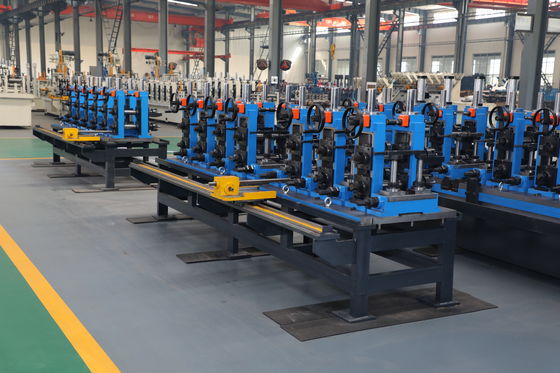

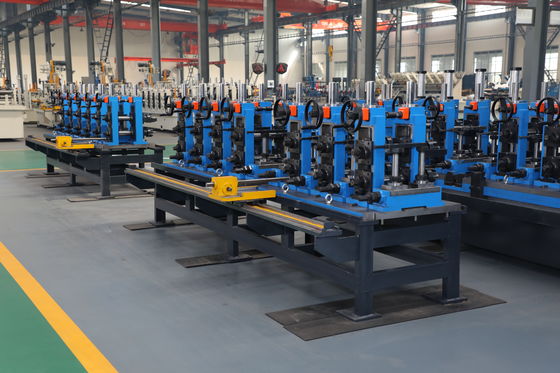

O ZY16 usa rolos de raio duplo e conformação em estágios para aplicar pressão gradual e uniforme, evitando marcas na superfície da chapa laminada a frio. O controle preciso do vão preserva a tolerância de espessura apertada da chapa laminada a frio através da solda, entregando um tubo limpo e de alto acabamento de Φ8-18mm, e o nivelador é ajustado suavemente para não remarcar a superfície brilhante.
Dados de Engenharia Chave
- Rolos de raio duplo aplicam pressão gradual para evitar marcas na superfície.
- Controle preciso do vão preserva a tolerância de espessura apertada da chapa laminada a frio.
- Ajuste suave do nivelador protege a superfície brilhante da chapa laminada a frio.
- Entrega tubo de alto acabamento para uso em móveis e decoração.
| Parâmetro | Especificação |
|---|
| Modelo do Laminador | ZY16 |
| Faixa de OD do Tubo | Φ8-18 mm |
| Espessura da Parede | 0.4-1.0 mm |
| Faixa de Largura da Chapa | 25-57 mm |
| Velocidade Máxima da Linha | 90 m/min |
| Potência do Soldador HF | 100 kW Estado Sólido de Alta Frequência |
| Material da Chapa | Aço Laminado a Quente / Laminado a Frio / Galvanizado |
| Desbobinador | Pneumático de Mandril Duplo, Capacidade de Bobina de 1.5 Toneladas |
| Acumulador | Gaiola de Alta Velocidade de 200 m/min |
| Nivelamento da Chapa | Unidade de Nivelamento de Sete Rolos |
| Estações de Conformação | 5 Estações de Desbaste + 3 Estações de Precisão |
| Geometria dos Rolos | Rolos de Conformação de Raio Duplo |
| Eixos dos Rolos | Aço Liga de Alta Resistência 42CrMo |
| Segurança | Proteção contra Sobrecarga da Estação de Conformação |
Desempenho e Qualidade
Em chapas laminadas a frio, o ZY16 preserva a qualidade da superfície porque os rolos de raio duplo aplicam pressão gradual e os vãos são ajustados à tolerância da chapa laminada a frio. O resultado é um tubo brilhante e sem arranhões de Φ8-18mm que atende aos padrões de móveis e decoração diretamente da linha, com polimento mínimo a jusante.
Aplicação
Para tubos de precisão e acabamento brilhante a partir de chapas laminadas a frio, incluindo tubos para móveis, eletrodomésticos, automotivos e decorativos onde a qualidade da superfície é um ponto de venda.
Guia de Seleção
Escolha este laminador quando você usar chapas laminadas a frio e precisar de tubos brilhantes e sem arranhões. Mantenha o nivelador e os rolos limpos e sem rebarbas, e confirme a espessura da chapa para que os vãos sejam ajustados para a tolerância da chapa laminada a frio.
Cenários de Aplicação
Tubo brilhante para móveis, tubo para estrutura de eletrodomésticos, tubo decorativo e de exibição, e tubo de precisão automotivo produzidos a partir de bobinas laminadas a frio.
FAQ
Q1. O ZY16 arranhará minha chapa laminada a frio?
Os rolos de raio duplo e a conformação em estágios aplicam pressão gradual, e o controle preciso do vão evita a deformação excessiva que marca a superfície da chapa laminada a frio, minimizando assim os arranhões.
Q2. É necessária ferramenta especial para chapa laminada a frio?
Os vãos e a pressão são ajustados para a tolerância de espessura da chapa laminada a frio; especifique material laminado a frio ao fazer o pedido para que a ferramenta seja ajustada corretamente para a superfície brilhante.
Q3. Posso produzir tubo com acabamento brilhante diretamente?
Sim, a linha é adequada para tubos de chapa laminada a frio com acabamento brilhante; o polimento final é opcional a jusante, dependendo do seu objetivo de acabamento.
Q4. Como mantenho a superfície da chapa laminada a frio limpa durante a conformação?
Mantenha o nivelador e os rolos limpos e sem rebarbas, e verifique a condição dos rolos regularmente, pois rolos desgastados ou sujos são a principal fonte de marcas.
Q5. Posso pular o polimento em tubos de chapa laminada a frio?
Em muitos casos sim, pois o ZY16 evita marcas na superfície durante a conformação, então o tubo sai com uma superfície limpa e brilhante pronta para uso.
Q6. O laminador precisa de uma fundação especial?
Sim, é necessária uma fundação de concreto nivelada dimensionada para a linha; fornecemos o layout e os desenhos da fundação com o pedido.
