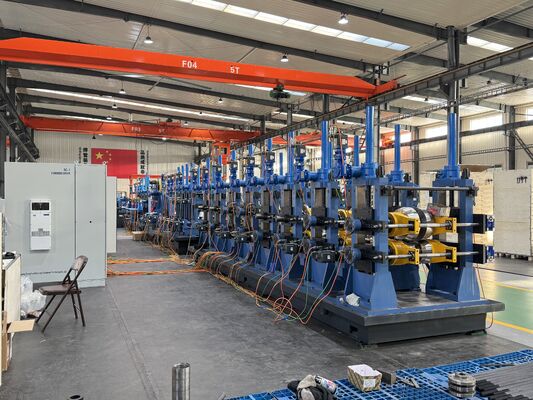

Linha de produção de tubos de aço padrão BIS para tubos industriais de diâmetro externo de 88,9 mm - 219 mm

TODAS AS SOLUÇÕES PARA PRODUÇÃO DE TUBOS/TUBOS DE AÇO

Visão geral do produto

A linha de produção de tubos de aço padrão BIS para diâmetro externo de 88,9 mm - 219 mm foi projetada para fabricantes que precisam produzir tubos de aço soldados que atendam aos requisitos do mercado indiano, especificações de projetos industriais e padrões dimensionais estáveis.

Esta linha de produção é adequada para tubos de aço soldados de médio e grande diâmetro. Ele pode ser usado para tubos estruturais, tubos de construção, tubos de engenharia, tubos mecânicos e aplicações gerais de tubos de aço industriais.

O valor chave desta linha não é apenas a formação e soldagem de tubos. Ele fornece um processo de produção completo, desde a preparação da bobina de aço até a conformação, soldagem de alta frequência, dimensionamento, corte e descarga do tubo acabado.

Para clientes que visam o mercado indiano, a produção de tubos relacionados ao BIS exige diâmetro de tubo estável, controle de espessura de parede, qualidade de costura de solda, retilineidade, precisão de corte e qualidade de produção rastreável. Portanto, a máquina deve ser selecionada com base nas especificações do tubo, qualidade do material, velocidade de produção, requisitos de inspeção e aplicação final.

Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd fornece soluções personalizadas de linha de produção de tubos de aço de acordo com a faixa de tamanho do tubo, espessura da parede, grau de aço, requisitos padrão, layout de fábrica e processo de teste downstream.

Causa

Muitos compradores procuram uma linha de produção de tubos de aço padrão BIS porque precisam de tubos que possam atender ao acesso ao mercado, aceitação do projeto ou requisitos de qualidade do cliente.

Na produção real, os problemas de qualidade dos tubos geralmente não vêm de uma única máquina. Eles geralmente vêm de má preparação da tira, formação instável, alinhamento impreciso da costura de solda, precisão de dimensionamento insuficiente ou sistemas de corte e manuseio fracos.

Para tubos com diâmetro externo de 88,9 mm a 219 mm, a estrutura da máquina deve ser mais resistente do que as fábricas de tubos de pequeno diâmetro. Diâmetros de tubo maiores e espessuras de parede mais espessas requerem maior força de conformação, estrutura de suporte estável, design de rolo adequado e potência de soldagem suficiente.

Se a linha de produção não for combinada corretamente, os tubos acabados podem apresentar problemas como ovalização, diâmetro externo instável, desvio da costura de solda, cordão interno ou externo áspero, flexão, má qualidade da superfície ou comprimento de corte inconsistente.

Para a produção relacionada ao BIS, esses problemas podem afetar diretamente a inspeção, a aceitação do cliente e a repetição de pedidos. Portanto, a solução correta é construir uma linha de produção de processo completo em vez de tratar a máquina como uma simples unidade formadora de tubos.

Solução

Esta linha de produção de tubos de aço padrão BIS resolve os principais problemas de produção de tubos de médio e grande diâmetro através de um processo de fabricação de tubos ERW completo e compatível.

A linha começa com o desenrolamento das tiras e preparação das bobinas. A tira de aço é então unida e armazenada através de um acumulador, permitindo que a seção de conformação e soldagem trabalhe continuamente e reduzindo o tempo de inatividade durante a troca da bobina.

A seção de formação usa rolos de precisão para moldar gradualmente a tira de aço em um formato de tubo redondo. Para tubos com diâmetro externo de 88,9 mm a 219 mm, a estabilidade da conformação é crítica porque afeta a posição da costura de solda, o arredondamento do tubo e a precisão do tamanho final.

O sistema de soldagem de alta frequência aquece as bordas da tira e as solda sob pressão. Após a soldagem, a remoção do cordão e o resfriamento podem ser configurados de acordo com a aplicação do tubo e os requisitos de qualidade.

A seção de dimensionamento corrige o diâmetro externo do tubo e melhora a consistência dimensional. O sistema de corte então corta o tubo nos comprimentos necessários, enquanto a mesa de saída suporta a transferência, inspeção e coleta do tubo acabado.

Para clientes que precisam de produção de tubos relacionados ao BIS, equipamentos opcionais, como testador hidráulico, teste de correntes parasitas, teste ultrassônico, máquina de revestimento final, sistema de marcação, sistema de pesagem e sistema de embalagem podem ser adicionados para melhorar o controle de qualidade e a rastreabilidade.

Modelo da máquina: ZY-219

Processo de produção da linha de produção de tubos de aço

De acordo com diferentes clientes, as máquinas consistem em processos diferentes, mas nossa empresa possui o processo de produção padrão como soprado, isso é para sua referência, suponha que sua empresa tenha requisitos especiais, poderíamos discutir e fazer seu projeto especial.

Desbobinador → Máquina de cisalhamento e soldagem → Acumulador (gaiola) → Máquina formadora → Soldagem HF → Máquina de dimensionamento → Serra voadora (serra fria) → Mesa de execução

Vantagem tecnológica

a produção de tubos é uma indústria que precisa de máquinas qualificadas e tecnologia experiente vinculadas para produzir os produtos, o que significa que a máquina e a experiência são importantes, nossa empresa é apenas fabricante de linhas de produção de tubos de aço que usam auto-máquina para produzir tubos de aço em grande quantidade, estamos melhorando nossa máquina com sua operação para obter tecnologia experiente. Escolha-nos, você não apenas obterá a máquina conosco, mas também obterá nossa tecnologia experiente.

Resumo da aplicação da linha de produção de tubos de aço

Linha de produção de tubos de aço, conhecida como linha de fabricação de tubos de aço, usando o soldador de alta frequência e rolos para produzir todos os tipos de tubos de aço, perfis, etc. também amplamente utilizado em tubos de construção, tubos de precisão, tubos automotivos, cercas, trocadores de calor, tubos de móveis, produção de tubos de pressão, com equipamento de acabamento adequado, a máquina também pode produzir tubos API, transporte de gás e tubos de alto padrão e assim por diante.

Distribuição de mercado

No início, fabricamos e vendemos Linhas de Produção de Tubos de Aço apenas no mercado interno, durante a abertura e desenvolvimento da política do país, também com o aprimoramento da tecnologia, estamos iniciando a exportação das máquinas desde 2006, e agora a Linha de Produção de Tubos de Aço já foi exportada para mais de 70 países, sendo os principais mercados como Ásia, América do Norte, América do Sul, Europa, Oriente Médio, Sudeste Asiático e África. Estamos ganhando reputação no mercado mundial.

Especificação da linha de produção de tubos de aço

De acordo com as demandas do mercado.

Recebemos os modelos padrão conforme soprados e isso é apenas para sua referência,

a faixa de produção e as principais técnicas podem ser ajustáveis, suponha que sua empresa tenha requisitos especiais.

Aplicativo

Produção de tubos de aço estrutural

Esta linha de produção pode ser utilizada para fabricar tubos de aço para estruturas de edifícios, estruturas de aço, colunas, suportes e projetos de construção em geral.

Para aplicações estruturais, a retilineidade do tubo, a estabilidade da espessura da parede, a qualidade da costura de solda e a consistência do diâmetro externo são importantes para a fabricação e instalação.

Produção de tubos de engenharia e infraestrutura

A linha de tubos de 88,9 mm a 219 mm é comumente usada em projetos de engenharia, sistemas de infraestrutura, instalações industriais e trabalhos de estrutura de aço em grande escala.

Uma linha de produção estável ajuda os fabricantes a atender pedidos repetidos de projetos e a manter a qualidade consistente dos tubos em diferentes lotes.

Produção de tubos mecânicos e de equipamentos

A linha também pode produzir tubos de aço soldados para estruturas de máquinas, suportes de equipamentos, sistemas de transporte, plataformas industriais e oficinas de fabricação.

Para essas aplicações, a resistência do tubo, a precisão dimensional e a precisão do comprimento de corte afetam diretamente a eficiência da montagem.

Fabricação de tubos no mercado indiano

Para os fabricantes que abastecem o mercado indiano, a produção de tubos relacionados ao BIS exige mais atenção à conformidade com os padrões, ao processo de inspeção, à marcação do produto e à estabilidade da qualidade.

Uma linha de produção completa com equipamentos de teste e acabamento é mais adequada para clientes que desejam entrar no fornecimento de projetos, canais de distribuição ou mercados de tubos industriais de longo prazo.

Como funciona

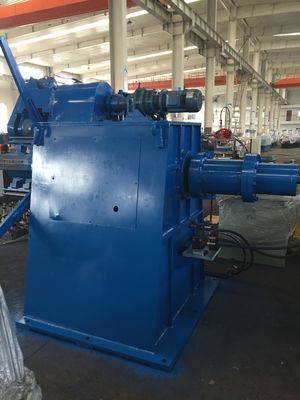

O processo de produção começa com o carregamento da bobina de aço. O desenrolador libera a tira de aço e a envia para a seção de corte e soldagem.

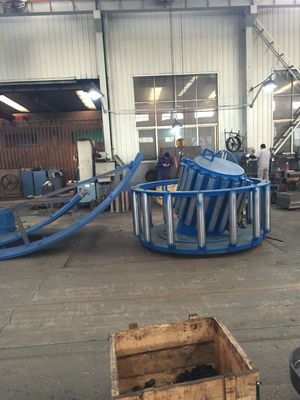

Quando uma bobina está quase pronta, o final da bobina antiga e o início da nova bobina são unidos. O acumulador armazena material de tira para que a fábrica de tubos principal possa continuar funcionando durante a troca da bobina.

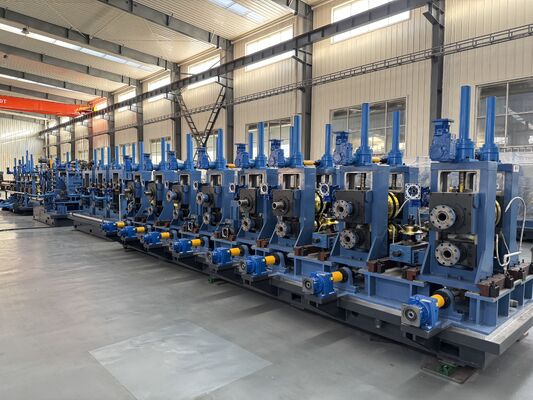

A tira então entra na seção de formação. Vários suportes de formação dobram gradualmente a tira plana em um formato de tubo redondo. A conformação correta reduz o desalinhamento das bordas e melhora a estabilidade da soldagem.

Após a formação, o tubo aberto entra na seção de soldagem de alta frequência. As bordas da tira são aquecidas e pressionadas juntas para criar uma costura de solda contínua.

Após a soldagem, o tubo passa pelas seções de resfriamento e dimensionamento. Os suportes de dimensionamento corrigem o diâmetro externo, a circularidade e a tolerância dimensional do tubo.

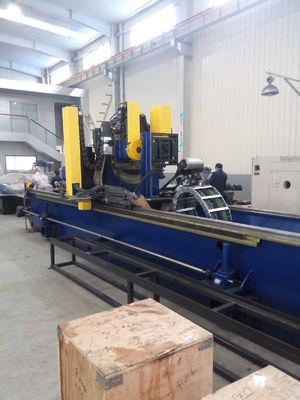

O tubo é então cortado em comprimentos fixos por uma serra voadora ou serra fria. Após o corte, os tubos acabados passam para a mesa de saída para transferência, inspeção, agrupamento ou processamento posterior.

Como escolher

1. Confirme o padrão do tubo e os requisitos do mercado

Se o mercado-alvo exigir tubos de aço relacionados ao BIS, a linha de produção deverá ser planejada com controle de qualidade adequado, equipamentos de inspeção, processo de marcação e rastreabilidade.

O fornecedor da máquina deve compreender não apenas o tamanho do tubo, mas também o padrão, a aplicação e os requisitos de aceitação.

2. Confirme o diâmetro do tubo e a espessura da parede

Esta linha foi projetada para tubos com diâmetro externo de 88,9 mm - 219 mm. No entanto, a espessura da parede tem uma grande influência na resistência da máquina, na potência do motor, na capacidade de soldagem e no design do rolo.

Tubos mais grossos requerem suportes de conformação mais fortes, maior força de conformação e um sistema de dimensionamento mais estável.

3. Confirme o tipo de aço

Diferentes tipos de aço têm resistência e comportamento de conformação diferentes. Aço carbono, aço de baixa liga e aço estrutural podem exigir diferentes designs de rolos e configurações de soldagem.

Antes da cotação, os clientes devem fornecer o grau do material, a resistência ao escoamento, a resistência à tração e a faixa de largura da tira, se disponível.

4. Confirme a velocidade de produção necessária

Velocidade mais alta pode melhorar a produção, mas o acumulador, o soldador HF, o sistema de corte e a mesa de batimento devem corresponder à velocidade.

Uma linha que funciona rápido, mas para com frequência, não criará produtividade real. A produção contínua e estável é mais importante do que apenas a velocidade.

5. Confirme o processo de teste e acabamento

Para aplicações relacionadas ao BIS, os clientes podem precisar de testes hidráulicos, testes de correntes parasitas, testes ultrassônicos, revestimento final, marcação, pintura, pesagem e embalagem.

Essas opções devem ser planejadas antes do projeto do layout da máquina, pois afetam o comprimento da oficina, a direção do fluxo da tubulação, a organização da mão de obra e o orçamento de investimento.

6. Confirme o layout de fábrica e as condições de instalação

As linhas de produção de tubos de médio e grande diâmetro precisam de espaço suficiente para armazenamento de bobinas, desenrolamento, acumulador, laminador, sistema de corte, mesa de saída e manuseio de tubos acabados.

Antes do projeto final, o cliente deve confirmar o comprimento, largura, capacidade do guindaste, fonte de alimentação, condição da fundação e área do operador da oficina.

Perguntas frequentes

1. O que o padrão BIS significa para a produção de tubos de aço?

BIS refere-se ao Bureau of Indian Standards. Para os fabricantes de tubos de aço que visam o mercado indiano, a produção relacionada ao BIS geralmente exige dimensões de tubos estáveis, qualidade de solda, processo de teste, marcação e conformidade com os padrões indianos relevantes ou especificações do cliente.

2. Esta linha de produção pode fabricar tubos com diâmetro externo de 88,9 mm a 219 mm?

Sim. A linha é projetada para tubos de aço na faixa de diâmetro externo de 88,9 mm a 219 mm. A configuração final depende da espessura da parede, do tipo de aço, da velocidade necessária e da aplicação do tubo.

3. Por que esta faixa de tamanho de tubo é diferente das pequenas fábricas de tubos?

Tubos de 88,9 mm a 219 mm requerem força de conformação mais forte, suportes de rolos maiores, maior capacidade de soldagem e controle de dimensionamento mais estável. Estruturas pequenas de moinhos de tubos geralmente não são adequadas para esta faixa de diâmetro.

4. Que equipamento é necessário se os tubos devem atender aos requisitos de inspeção do projeto?

Os clientes podem precisar de testador hidráulico, teste de correntes parasitas, teste ultrassônico, máquina de faceamento final, sistema de marcação, sistema de pesagem e sistema de embalagem. A configuração exata depende do padrão do tubo e do uso final.

5. Como devo escolher a linha de produção de tubos de aço BIS certa?

Você deve fornecer a faixa de diâmetro do tubo, faixa de espessura da parede, tipo de aço, padrão alvo, capacidade anual, comprimento de corte, layout de fábrica e equipamento de teste necessário. Com base nesses detalhes, o fornecedor pode projetar uma linha de produção adequada.

Conclusão

A linha de produção de tubos de aço padrão BIS para diâmetro externo de 88,9 mm - 219 mm é uma solução completa para fabricantes que precisam de produção estável de tubos de aço soldados para as necessidades do mercado indiano, projetos industriais, aplicações estruturais e uso de engenharia.

Uma linha de produção qualificada não deve apenas formar e soldar tubos. Ele também deve oferecer suporte à conformidade com os padrões, estabilidade dimensional, qualidade da solda, processo de teste, manuseio de tubos acabados e eficiência de produção a longo prazo.

Para clientes que planejam produzir tubos de aço relacionados ao BIS, a seleção correta deve ser baseada no tamanho do tubo, espessura da parede, classe do material, requisitos padrão, processo de inspeção e layout da fábrica.
