Máquina de moldagem de tubos industriais soldados de tamanho personalizado para produção de tubos redondos, quadrados e retangulares

Visão geral do produto

A máquina fresadora de tubos soldados industriais de tamanho personalizável foi projetada para fabricantes que precisam de produção flexível de tubos soldados para diferentes tamanhos de tubos, espessuras de parede, materiais e aplicações industriais.

Ao contrário de uma máquina formadora de tubos de tamanho fixo, esta laminadora de tubos soldados pode ser personalizada de acordo com a linha de produtos alvo do cliente. Ela pode produzir tubos redondos, tubos quadrados, tubos retangulares e perfis de tubos soldados especiais, dependendo do projeto de formação e da configuração da seção de dimensionamento.

Esta máquina é adequada para a produção industrial de tubos usados ​​na construção, fabricação de máquinas, móveis, andaimes, peças automotivas, estruturas de estufas, estruturas de aço e fabricação em geral.

O principal valor de um laminador de tubos soldados personalizável é que a linha de produção não é selecionada apenas pelo nome do produto. Ele deve ser projetado com base no diâmetro do tubo, espessura da parede, tipo de aço, velocidade de produção, requisitos de soldagem, método de troca de rolo, layout de fábrica e necessidades de processamento posterior.

Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd fornece soluções personalizadas para moinhos de tubos soldados de acordo com as especificações de tubos do cliente, metas de produção, padrões de aplicação e necessidades de mercado de longo prazo.

Causa

Muitos compradores procuram um moinho de tubos soldados de tamanho personalizável porque os modelos de máquinas padrão podem não corresponder totalmente ao seu plano de produção.

Na produção fabril real, o problema mais comum é a incompatibilidade. Alguns clientes escolhem uma máquina apenas pelo tamanho máximo do tubo, mas ignoram o tamanho mínimo, espessura da parede, resistência do material, capacidade de soldagem, estabilidade de formação e eficiência de troca de rolos.

Se a fábrica de tubos for muito pequena, ela não poderá produzir tubos mais grossos ou maiores com segurança. Se o moinho de tubos for muito grande, poderá desperdiçar energia, aumentar o custo do rolo e reduzir a eficiência ao produzir tubos pequenos.

Outro problema é a diversidade de produtos. Muitos fabricantes de tubos não produzem apenas um tamanho de tubo. Eles podem precisar produzir tubos redondos esta semana, tubos quadrados na próxima semana e tubos retangulares para outro pedido posteriormente.

Sem um design personalizado, a fábrica pode enfrentar longos tempos de troca, qualidade instável do tubo, desvio do cordão de solda, baixa precisão de dimensionamento e alto custo de mão de obra.

Portanto, um laminador de tubos soldados não deve ser tratado como uma máquina única. Deve ser planejado como um sistema de produção completo baseado na estrutura real de pedidos e na demanda do mercado.

Solução

A máquina fresadora de tubos soldados industriais de tamanho personalizável resolve esses problemas projetando a linha de produção em torno da faixa real de tubos e da meta de produção do cliente.

A linha pode ser configurada com desbobinador, unidade de cisalhamento e soldagem, acumulador, seção formadora, sistema de soldagem de alta frequência, seção de dimensionamento, sistema de corte, mesa de excentricidade e equipamento opcional de acabamento.

Para clientes que produzem vários tamanhos de tubos, os suportes de formação e dimensionamento podem ser projetados para ajuste eficiente ou substituição de rolos. Isso ajuda a reduzir o tempo de inatividade durante a alteração das especificações.

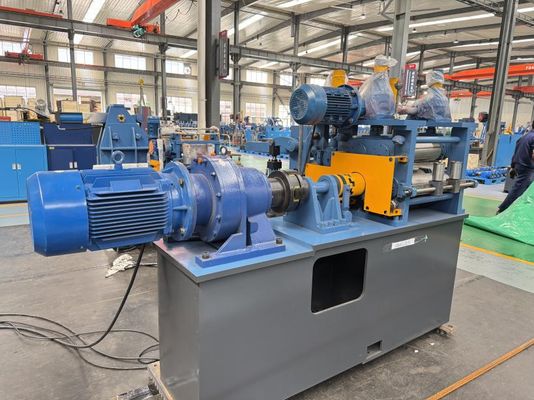

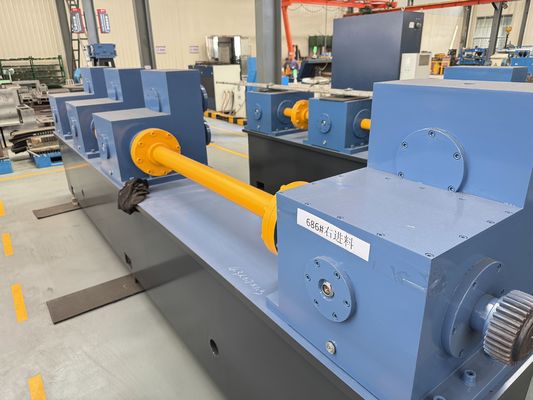

Para clientes que produzem tubos industriais mais espessos, a estrutura do moinho, a potência do motor, a caixa de engrenagens, o diâmetro do eixo e o sistema de soldagem podem ser reforçados para corresponder à força de formação e capacidade de soldagem necessárias.

Para clientes com foco em alta produtividade, o acumulador, a serra voadora ou a serra fria e a mesa de escoamento podem ser selecionados de acordo com a velocidade de produção e os requisitos de comprimento do tubo.

Para clientes que fornecem aplicações de alto padrão, equipamentos opcionais como máquina de endireitamento, testador hidráulico, teste de correntes parasitas, teste ultrassônico, máquina de faceamento final, sistema de marcação, sistema de pesagem e sistema de embalagem automática podem ser adicionados.

O resultado final é um laminador de tubos soldados que se adapta à linha de produtos do cliente, em vez de forçar o cliente a adaptar a produção a uma máquina padrão.

Especificações

Os parâmetros acima são informações de referência. As especificações finais devem ser confirmadas de acordo com a faixa de diâmetro do tubo, faixa de espessura da parede, qualidade do material, velocidade de produção, padrão de qualidade e layout da fábrica.

Aplicativo

Construção e Produção de Tubos Estruturais

Esta fábrica de tubos soldados pode produzir tubos usados ​​para estruturas de construção, estruturas de aço, corrimãos, cercas, colunas e sistemas de suporte.

Para essas aplicações, a retilineidade do tubo, a qualidade da costura de solda e a consistência dimensional são importantes para corte, soldagem e instalação.

Produção de Móveis e Tubos Decorativos

Para a fabricação de móveis e tubos decorativos, a qualidade da superfície e o formato estável do tubo são muito importantes.

A máquina pode ser configurada para tubos redondos, quadrados e retangulares usados ​​em mesas, cadeiras, estantes, expositores e estruturas internas.

Produção de Tubos de Máquinas e Equipamentos

Os fabricantes de equipamentos industriais geralmente precisam de tubos soldados para estruturas de máquinas, sistemas de transporte, estruturas de suporte e componentes de fabricação.

Uma fábrica de tubos personalizada ajuda a produzir tubos de acordo com requisitos específicos de resistência, tamanho e montagem.

Produção de andaimes e tubos de estufa

Para aplicações em andaimes e tubos de estufa, a máquina pode ser projetada para produção contínua de tubos galvanizados ou de aço carbono.

A linha de produção deve ser selecionada de acordo com o diâmetro do tubo, espessura da parede, requisitos de produção e método de embalagem a jusante.

Produção automotiva e de tubos de componentes

Para a fabricação de peças ou componentes automotivos, a precisão do tubo e a qualidade estável da soldagem são essenciais.

Dependendo da aplicação final, a linha pode ser equipada com sistemas adicionais de inspeção e acabamento para melhorar o controle de qualidade.

Como funciona

O processo de produção começa com o carregamento da bobina de aço. O desenrolador libera a tira e a envia para a seção de corte e soldagem.

Quando uma bobina está quase pronta, a cauda da bobina antiga e a cabeça da nova bobina são unidas. O acumulador armazena material de tira para que a seção principal de conformação e soldagem possa continuar funcionando durante a troca da bobina.

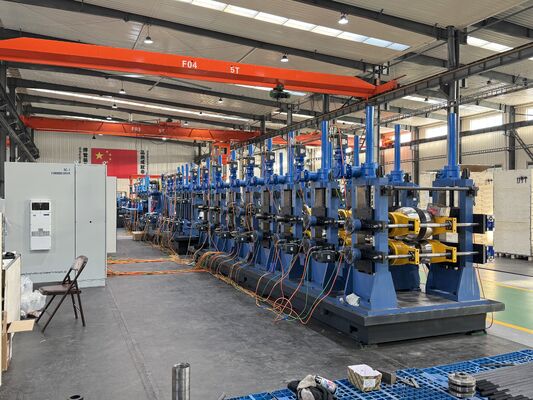

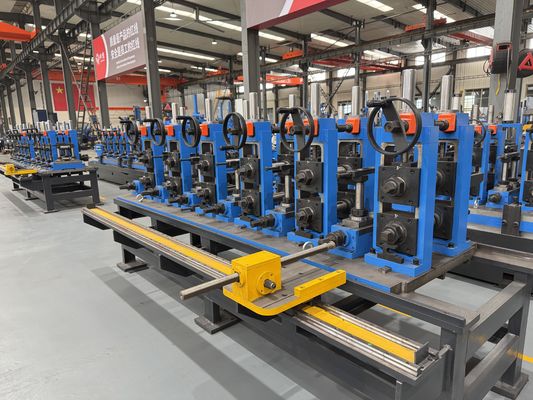

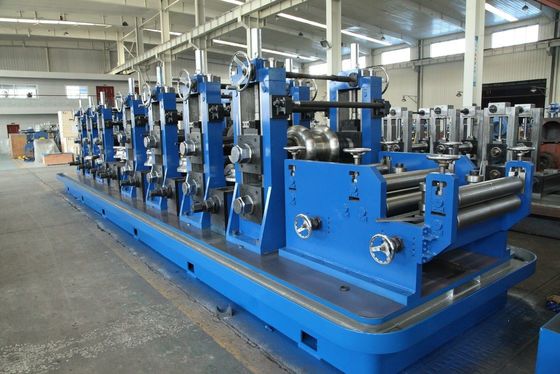

A tira de aço entra então na seção de formação. Uma série de rolos formadores dobra gradualmente a tira plana em um formato de tubo aberto.

Após a formação, as bordas da tira entram na seção de soldagem de alta frequência. As bordas são aquecidas e pressionadas juntas para formar uma costura de solda contínua.

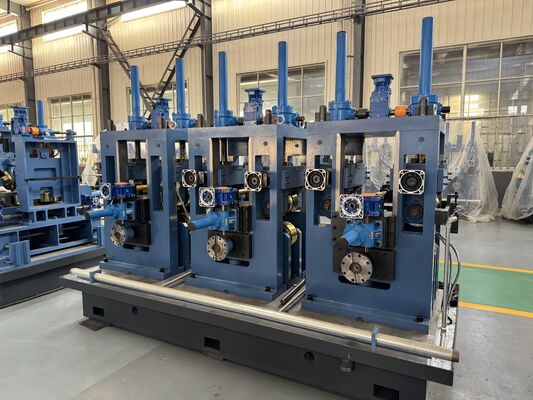

O tubo soldado então se move para a seção de dimensionamento. Os rolos calibradores corrigem a dimensão do tubo, circularidade, formato quadrado ou retangular de acordo com a necessidade do produto final.

Após o dimensionamento, o tubo é cortado em comprimentos fixos por uma serra voadora ou serra fria. Os tubos acabados então passam para a mesa de saída para coleta, inspeção, agrupamento ou processamento posterior.

Para a produção de tubos personalizados, o ponto principal é que cada seção corresponda à faixa de tamanho de tubo necessária. Uma boa seção de conformação sem um sistema de soldagem ou corte adequado ainda limitará a eficiência da produção.

Como escolher

1. Confirme a faixa de tamanho do tubo

O primeiro passo é confirmar o tamanho mínimo e máximo do tubo que deseja produzir.

Não escolha uma máquina apenas pelo maior tamanho de tubo. Uma seleção correta também deve considerar os tamanhos menores, porque o design dos rolos, a estabilidade da conformação e a eficiência de troca são afetados pela faixa de tamanhos completos.

2. Confirme a faixa de espessura da parede

A espessura da parede afeta diretamente a força de conformação, a potência de soldagem, a potência do motor, a resistência do eixo e a estrutura da máquina.

Se a espessura da parede for alta, a máquina deve usar suportes mais fortes, diâmetro de eixo adequado e capacidade de soldagem suficiente.

3. Confirme o formato do tubo

Tubo redondo, tubo quadrado e tubo retangular requerem diferentes designs de conformação e dimensionamento.

Se a fábrica precisar de formatos múltiplos, a linha deverá ser projetada com sistemas de rolos flexíveis e suportes de dimensionamento adequados.

4. Confirme a classificação do material

Aço carbono, aço galvanizado, aço de baixa liga e aço inoxidável têm diferentes requisitos de conformação e soldagem.

O fornecedor deve conhecer a qualidade do material, o limite de escoamento, a resistência à tração e a condição da tira antes do projeto final.

5. Confirme a velocidade de produção

A alta velocidade é útil apenas quando toda a linha é correspondida.

O acumulador, o moinho formador, o soldador HF, o sistema de corte e a mesa de batimento devem todos suportar a velocidade alvo. Caso contrário, a linha poderá parar frequentemente e reduzir a produção real.

6. Confirme o requisito de mudança

Se a fábrica alterar os tamanhos dos tubos com frequência, o design do rolo de troca rápida, a estrutura de elevação superior ou o ajuste semiautomático podem reduzir o tempo de inatividade.

Se a fábrica produzir apenas alguns tamanhos padrão, um sistema mais simples de troca de rolos poderá ser mais econômico.

7. Confirme o processo downstream

Alguns clientes precisam apenas de corte e coleta básica de tubos. Outros precisam de endireitamento, teste, revestimento final, marcação, pintura, pesagem e embalagem.

Esses requisitos devem ser confirmados antes do projeto do layout porque afetam o comprimento total da linha, o custo do investimento e a organização da oficina.

Perguntas frequentes

1. O que significa tamanho personalizável para uma máquina fresadora de tubos soldados?

Tamanho personalizável significa que o moinho de tubos pode ser projetado de acordo com o diâmetro do tubo, espessura da parede, formato do tubo, qualidade do material e capacidade de produção exigidos pelo cliente. Não está limitado a uma especificação fixa de produto.

2. Uma fábrica de tubos soldados pode produzir tubos redondos, quadrados e retangulares?

Sim, uma fábrica de tubos soldados pode ser projetada para produzir tubos redondos, quadrados e retangulares. A capacidade final depende do método de conformação, seção de dimensionamento, design do rolo e faixa de tamanho.

3. Como posso saber qual modelo de moinho tubular é adequado para minha fábrica?

Você precisa fornecer faixa de tamanho de tubo, faixa de espessura de parede, classe de material, saída alvo, formato de tubo, comprimento de corte, layout de fábrica e requisitos de processamento posterior. Com base nestes detalhes, o fornecedor pode recomendar um modelo e configuração adequados.

4. Uma velocidade de produção mais alta é sempre melhor?

Não. Uma velocidade mais alta só é útil quando toda a linha está adequadamente combinada. Se a seção de conformação, o sistema de soldagem, o sistema de corte ou a mesa de excentricidade não puderem suportar a velocidade, a eficiência real da produção será menor.

5. Que equipamento opcional pode ser adicionado à linha de produção de tubos?

O equipamento opcional inclui máquina de endireitamento, testador hidráulico, teste de correntes parasitas, teste ultrassônico, máquina de faceamento final, máquina de marcação, sistema de pintura, sistema de pesagem, empilhamento automático e sistema de embalagem.

Conclusão

A máquina fresadora de tubos soldados industriais de tamanho personalizável é uma solução de produção completa para fabricantes que precisam de produção de tubos flexíveis em diferentes tamanhos, formatos, espessuras de parede e aplicações industriais.

Uma fábrica de tubos soldados qualificada não deve produzir apenas tubos. Deve ajudar a fábrica a reduzir o tempo de inatividade, melhorar a qualidade dos tubos, atender à demanda real do mercado e apoiar o crescimento da produção a longo prazo.

Para clientes que planejam investir na produção de tubos soldados, a seleção correta deve ser baseada na faixa de tamanho do tubo, espessura da parede, qualidade do material, velocidade de produção, frequência de troca, cenário de aplicação e layout da fábrica.
